Programación: Programar contornos
6.6 Movimientos de trayectoria– Programación libre del contorno FK
(Opción de software Advanced programming features)
6
220
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014

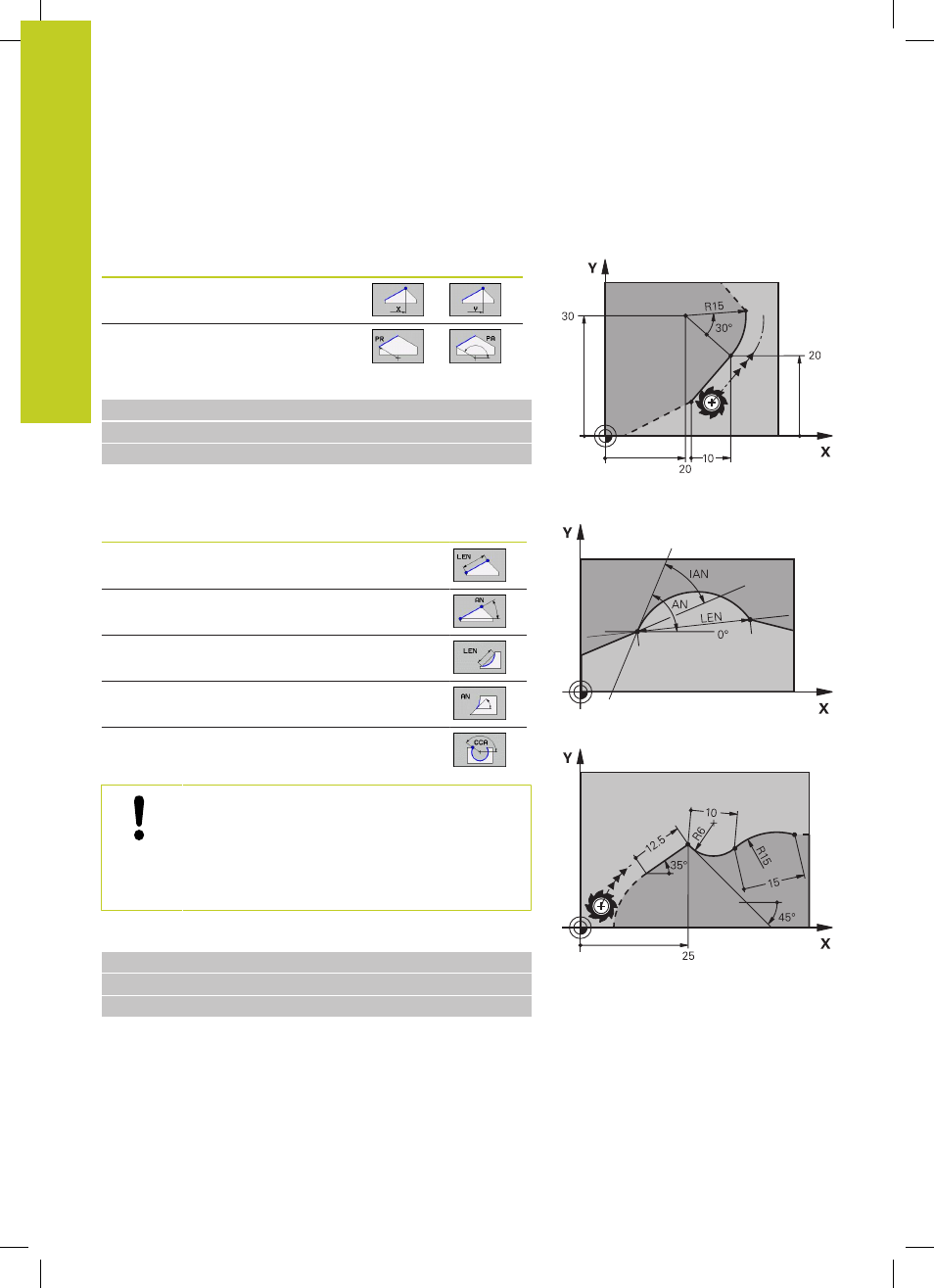

Posibles introducciones
Coordenadas del punto final
Datos conocidos Softkeys
Coordenadas cartesianas X e Y
Coordenadas polares referidas a FPOL
Ejemplo de frases NC
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Dirección y longitud de trayectorias de contorno
Datos conocidos Softkeys
Longitud de las rectas
Pendiente de las rectas
Longitud LEN de la cuerda del segmento del arco
de círculo
Ángulo de entrada AN a la tangente de entrada
Introducir el ángulo del punto central de la sección
del arco
¡Atención! ¡Peligro para la pieza y la máquina!
El TNC referencia los ángulos de subida que se han
definido de manera incremental (
IAN) con la dirección
de la última frase de desplazamiento. Los programas
con ángulos incrementales que fueron creados en un
iTNC 530 o en TNCs anteriores no son compatibles.
Ejemplo de frases NC
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 AN-45
29 FCT DR- R15 LEN 15
