8
Sistemas lineales de medida
Los sistemas lineales de medida convierten los movimientos de los
ejes de la máquina en señales eléctricas. Los visualizadores de cotas
ND evalúan estas señales, calculan las posiciones reales de los ejes
de la máquina y visualizan en pantalla la posición como valor
numérico.
En caso de una interrupción de tensión se pierde la asignación entre
la posición del eje de la máquina y la posición real calculada. Con las
marcas de referencia de los sistemas de medida y la función
automática REF del visualizador de cotas ND, se puede volver a
reproducir fácilmente dicha asignación de los ejes después de
conectar el visualizador.
Marcas de referencia
En las reglas de los sistemas de medida existen una o varias marcas
de referencia. Al ser sobrepasadas, las marcas de referencia
generan una señal, que indica al visualizador ND, que esa posición
es el punto de referencia (punto de referencia de la regla = punto de
referencia fijo de la máquina).
Al sobrepasar los puntos de referencia, el visualizador ND con
ayuda de la función automática REF, calcula de nuevo la asignación
entre la posición de los ejes y los valores visualizados, determinados
por última vez. Para ello, en los sistemas lineales de medida con
marcas de referencia codificadas sólo se precisa recorrer un máximo
de 20 mm.

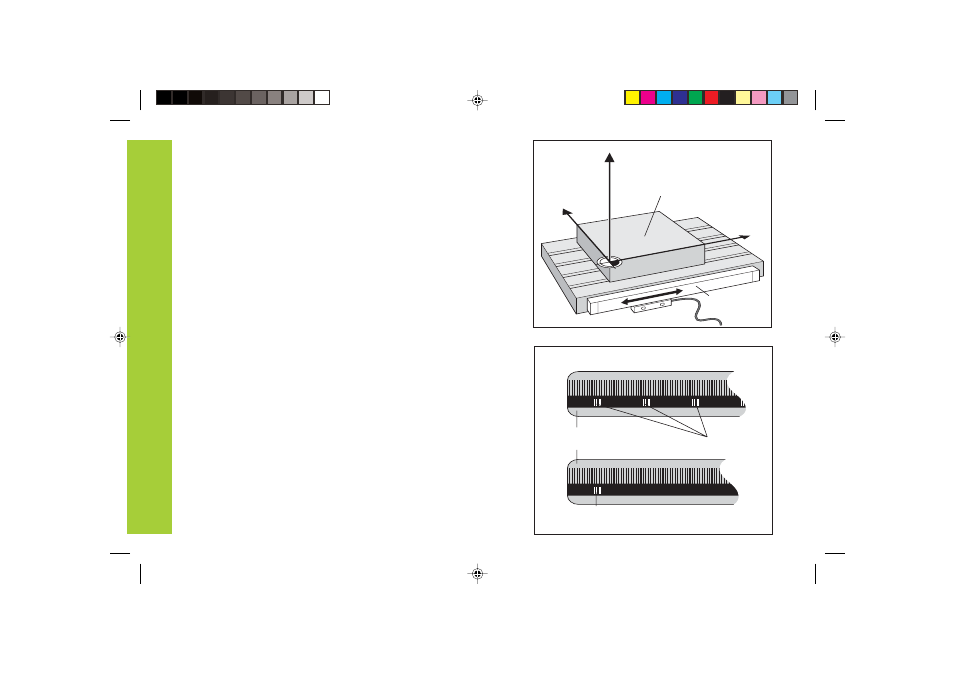

Y
X
Z
Pieza
Sistema de
medida
Escala graduada dentro del
sistema de medida Marcas de referencia
codificadas
Marca de referencia
Nociones
básicas
