D = visualización del
recorrido restante

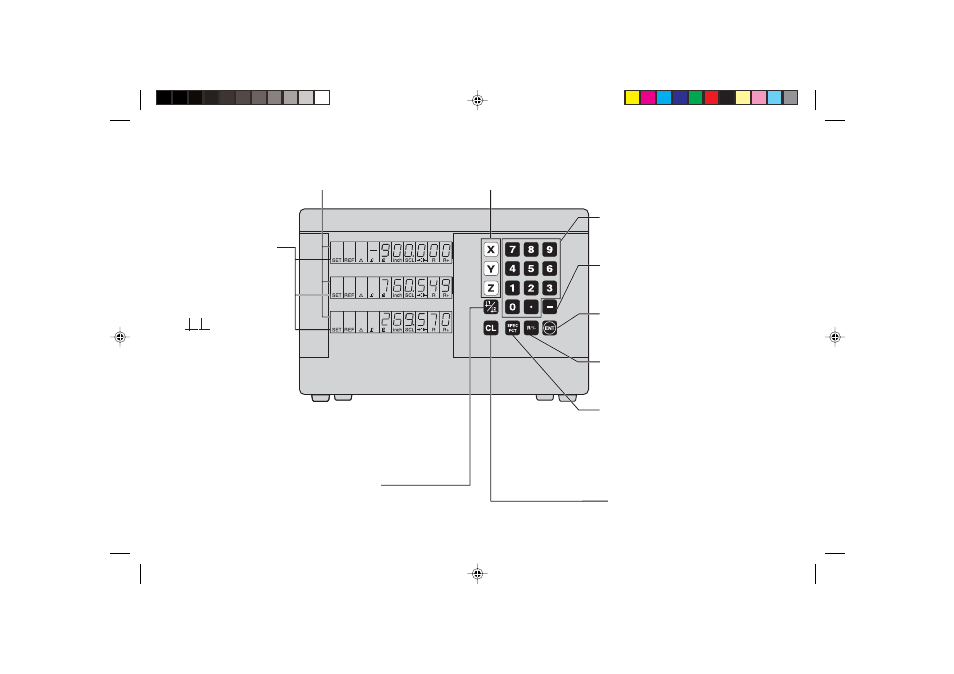

HEIDENHAIN
Visualizador de cotas
(ND 720 sólo para dos ejes)
R+/– = corrección de radio
Introducción numérica
• Modificación del signo
• Llamada al último diálogo
• En la lista de parámetros:
modificar parámetros
Llamada a las correcciones de
radio de la herramienta actual
• Selección de las
funciones especiales
• Pasar página hacia delante
en la lista de funciones es-
peciales
• Interrumpir introducción
• Cancelar modo
de funcionamiento
• Puesta a 0 del eje seleccionado
(activado mediante P80)
• Selección de parámetros:
CL más un nº de dos cifras
Visualización de
estados:
SCL = factor de escala
->❘❘<- = palpar arista /
línea central
R = visualización
radio/diámetro
• Selección del punto de referencia
1 ó 2
• Pasar página hacia atrás en la lista
de funciones especiales
• Pasar página hacia atrás en la lista
de parámetros
1 2 punto de ref. 1 ó 2
SET = fijar punto de refer.
REF = intermitente:
sobrepasar puntos
de referencia
encendido:
puntos de referencia
sobrepasados
Inch = visualiz. en pulgadas
• Selección del eje de coordenadas
(ND 720 sólo X e Y)
• Selección de parámetros de funcionamiento
referidos a los ejes
• Aceptar introducción
• Pasar página hacia delante
en la lista de parámetros
