HEIDENHAIN ND 720 v.2 - Manual (Página 17)

17

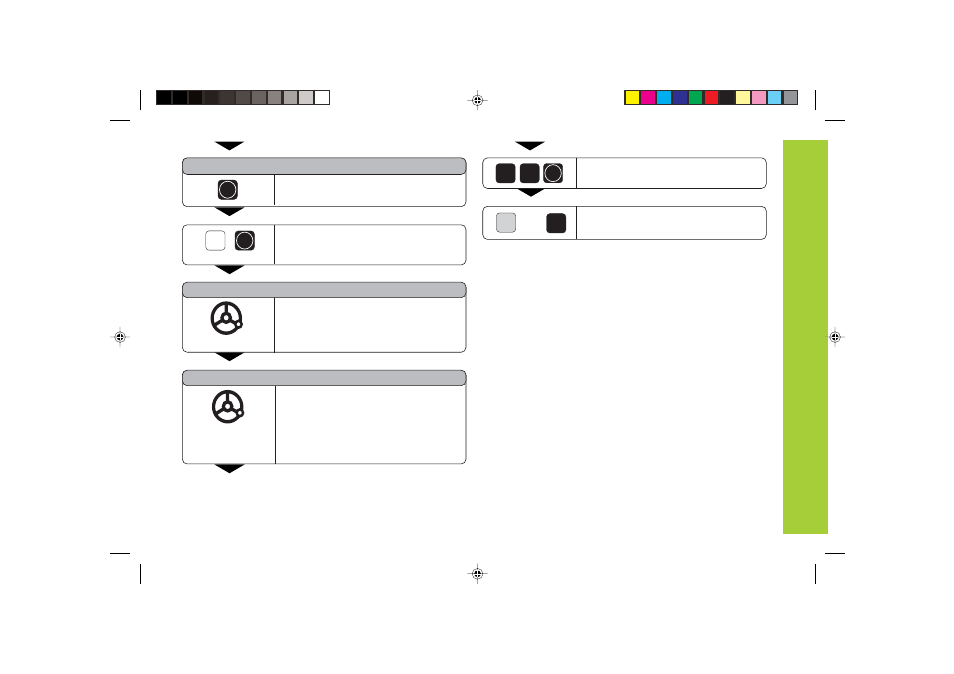

Fijación
del
punto
de
referencia
X
Si es preciso seleccionar el eje X.
La visualización ->❘❘<- parpadea.
Desplazar el palpador hacia la arista 1
de la pieza hasta que se encienda la luz
del palpador. Retirar el palpador de la
pieza.
Desplazar el palpador hacia la arista 2
de la pieza hasta que se encienda la luz
del palpador. “SET CENTRO“ se visualiza
brevemente. SET parpadea. Retirar el
palpador de arista de la pieza. La visuali-
zación de estados ->❘❘<- parpadea.
2 6
Fijar el valor de la posición como línea
central de la arista p.ej. 26.
Cancelar las funciones de palpación.
ENT
ENT
SPEC
FCT
CL
o
1. POS X
(se visualiza brevemente)
2. POS X (se visualiza brevemente)
•
•
•
ENT
Aceptar “palpar línea central“.
Se enciende SET.
PALPAR CENTRO
