47
15 GND
9
3
4
5
10
11
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS

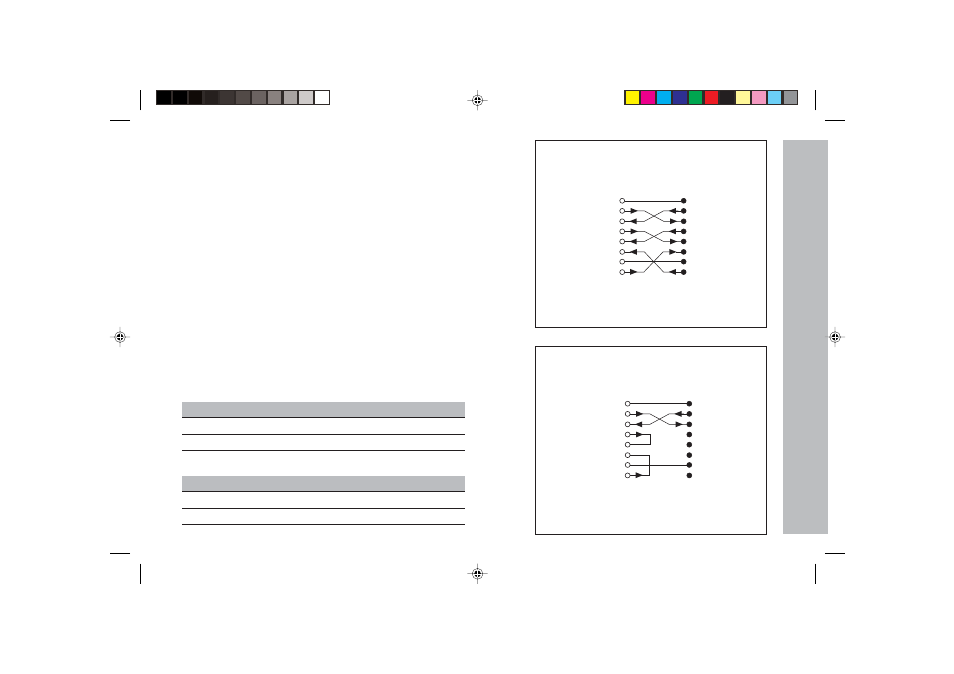

Cableado simple
Cableado completo
Conexión de datos V.24/RS-232-C
En el conector X10 está disponible una conexión de datos
V.24/RS-232-C para conectar un palpador de aristas.
En la conexión de datos del visualizador de cotas ND se puede conectar
una impresora o un PC para imprimir valores de medición o programas.
La conexión de datos está fijada al siguiente formato de datos:
1 bit de start
7 bits de datos
bit de paridad par
2 bits de stop
La velocidad en baudios se determina en el parámetro P50.
Para conectar aparatos periféricos se emplea un cable con cableado
completo (véase la figura arriba a la derecha) o un cableado simple (véase
la figura abajo a la derecha).
Conexión
de
datos
V
.24/RS-232-C
15 GND
9
3
4
5
10
11
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
Nivel para TXD y RXD
Nivel lógico Nivel de tensión
"1” – 3V a – 15V
"0” + 3V a +15V
Nivel para RTS, CTS, DSR y DTR
Nivel lógico Nivel de tensión
"1” + 3V a +15V
"0” – 3V a – 15V
ND X10
ND X10
