26
Filas de taladros
Con el visualizador de cotas ND también se pueden realizar de forma
rápida y sencilla, filas de taladros. En la línea de indicaciones se
solicitan los valores a introducir.
Cada taladro se posiciona mediante el “desplazamiento a cero“.
Para ello se introducen los siguientes valores:
• Coordenadas con el 1er taladro
• Número de taladros en la fila (máx. 999)
• Distancia entre taladros
• Angulo entre la fila de taladros y el eje de referencia
• Profundidad de taladrado
• Número de filas de taladros (máx. 999)
• Distancia entre las filas de taladros

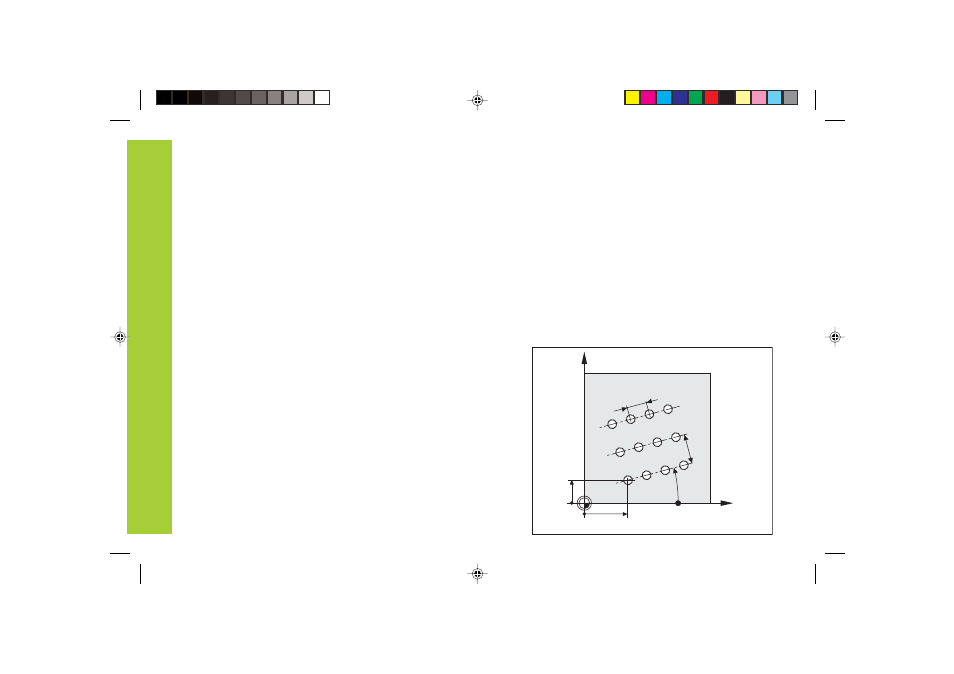

Ejemplo:
Coordenadas del 1er taladro
X = 20 mm
Y = 15 mm
Número de taladros 4
Distancia entre taladros 16 mm
Angulo 15 grados
Profundidad de taladrado Z = –30 mm
Número de filas de taladros 3
Distancia entre filas de taladros 20 mm
Filas
de
taladros
Y
X
20
15
1
16
2
3
4
5
6
7
8
15 °
20
9
12
0
