Conexión de los sistemas de medida

Se pueden conectar todos los sistemas de medida lineales de

HEIDENHAIN con señales sinusoidales (7 mA

PP

a 16 mA

PP

) y marcas de

referencia codificadas o con una sóla marca de referencia.

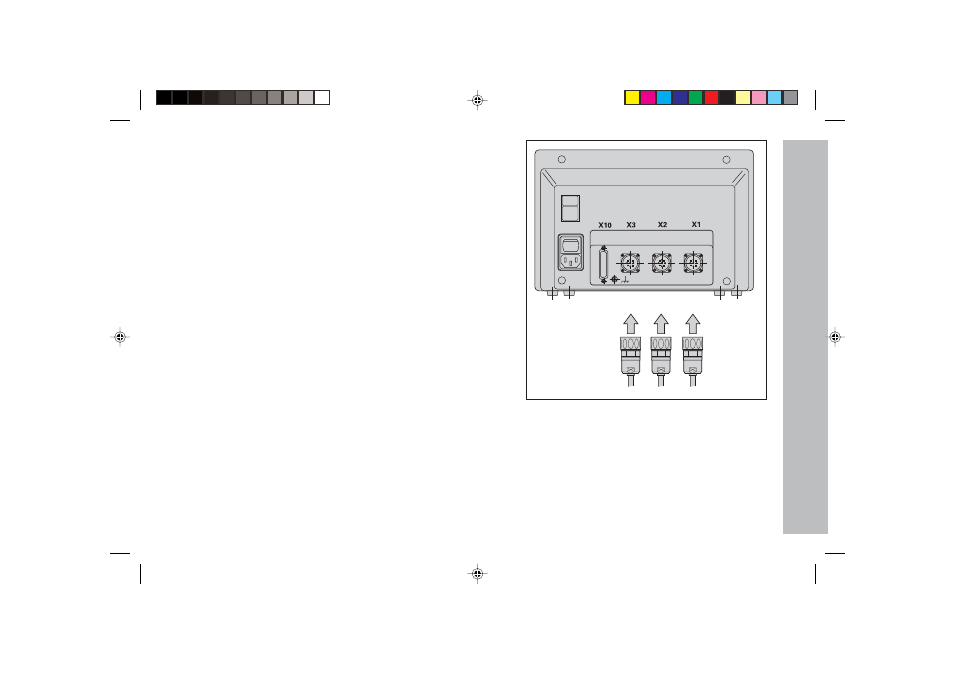

Asignación de los sistemas de medida visualizar posiciones:
Entrada X1 del sistema de medida para el eje X

Entrada X2 del sistema de medida para el eje Y

Entrada X3 del sistema de medida para el eje Z (sólo ND 750)

Supervisión del sistema de medida
Los visualizadores disponen de una supervisión para sistemas de

medida, que comprueban la amplitud y la frecuencia de las señales. Si

fuese preciso se emite uno de los siguientes avisos de error:

SIGNAL X

FRQ. X

La supervisión se activa con el parámetro P45.

Cuando se emplean sistemas de medida lineales con marcas de

referencia codificadas, se comprueba si la distancia determinada en el

parámetro P43 coincide con la distancia real de las marcas de referencia.

Si fuese necesario se emitiría el siguiente aviso de error:

Err. REF. X
