Corrección no lineal del error del eje

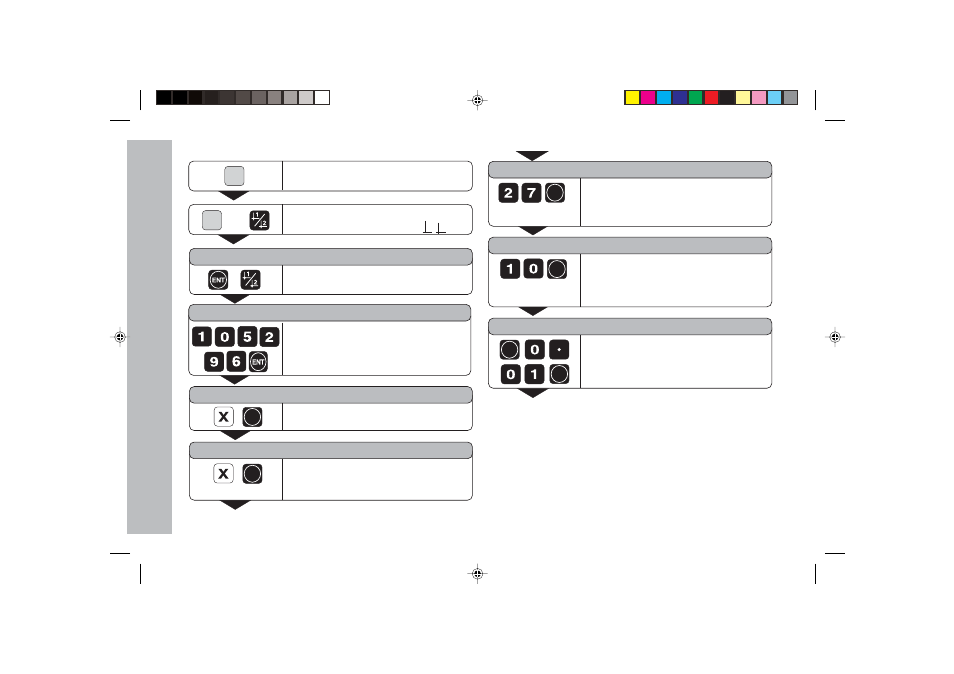

Seleccionar la tabla de valores de corrección, introducir el error del eje
PTO. REF. X
Introducir el punto de referencia para
el eje erróneo, p.ej. 27 mm, confirmar
con ENT.
DIST. PTOS. X
Introducir la distancia entre los puntos de
corrección en el eje erróneo, p.ej. 2 10 µm
(corresponde a 1,024 mm), confirmar con
ENT.
2 7 . 0 0 0
Se visualiza el valor de corrección nº 1.
Se introduce el valor de corrección
correspondiente, p.ej. 0,01 mm,
confirmar con ENT.
Seleccionar la función especial
PARAMETRO
Seleccionar el diálogo para introducir el
código.
C O D I G O
Introducir el código 10 52 96, confirmar
con ENT.
EJE X
Seleccionar el eje a corregir, p.ej. X,
confirmar la introducción.
X FUNC. X
Introducir el eje causante del error, p.ej. X
(error de inclinación del husillo), confirmar
la introducción con ENT.
•
•
SPEC
FCT
ENT
ENT
ENT
ENT
ENT
ENT
Seleccionar "parámetros" pulsando, si es
necesario varias veces la tecla 1 2 .
