11
Fijación
del
punto
de
referencia
Seleccionar el nº del punto de
referencia (véase página 10)
Seleccionar la función especial.
SPEC
FCT
PALPAR ARISTA
ENT
Aceptar “palpar arista“
X
Si es preciso seleccionar el eje X. Se
enciende SET. ❘<- está intermitente.
•
•
•
Seleccionar la “función de palpación“.
FUN. PALPACION
ENT
Aceptar la “función de palpación“.
SPEC
FCT
o
Y
X
2
1
Z
R=5mm

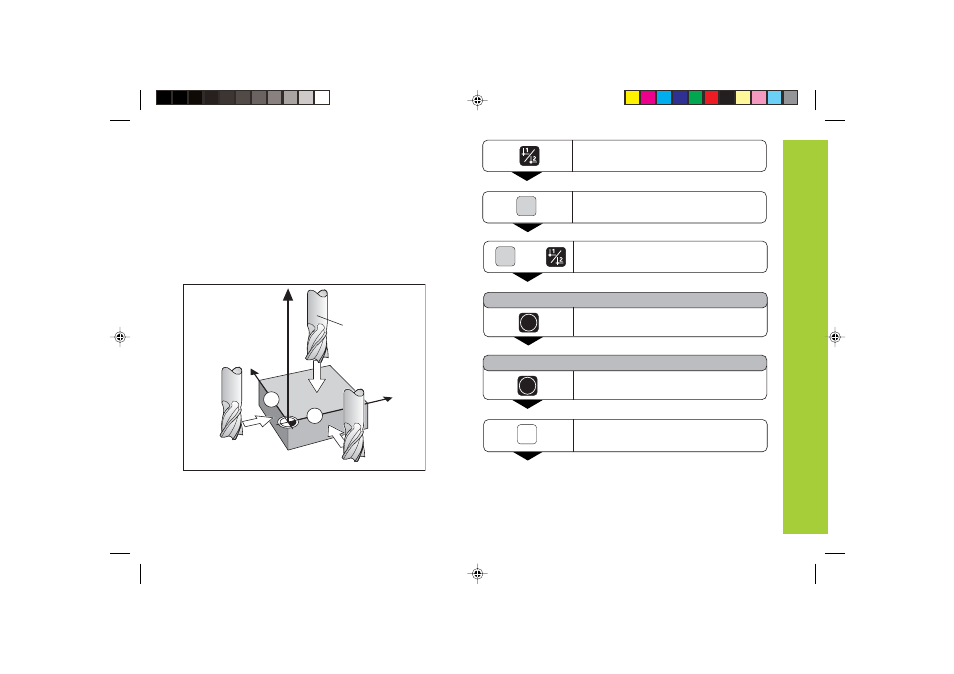

Fijar punto de referencia con la herramienta
Ejemplo:
Plano de mecanizado X / Y
Eje de la herramienta Z
Radio de la herramienta R = 5 mm
Secuencia de ejes al X – Y – Z
fijar puntos de ref.
