52
Programa básico para la emisión de valores de
medición:
10 L%=48
20 CLS
30 PRINT "V.24/RS232"
40 OPEN "COM1:9600,E,7" AS#1
50 PRINT #1, CHR$ (2);
60 IF INKEY$<>""THEN 130
70 C%=LOC(1)
80 IF C%<L%THEN 60
90 X$=INPUT$(L%,#1)
100 LOCATE 9,1
110 PRINT X$;
120 GOTO 50
130 END

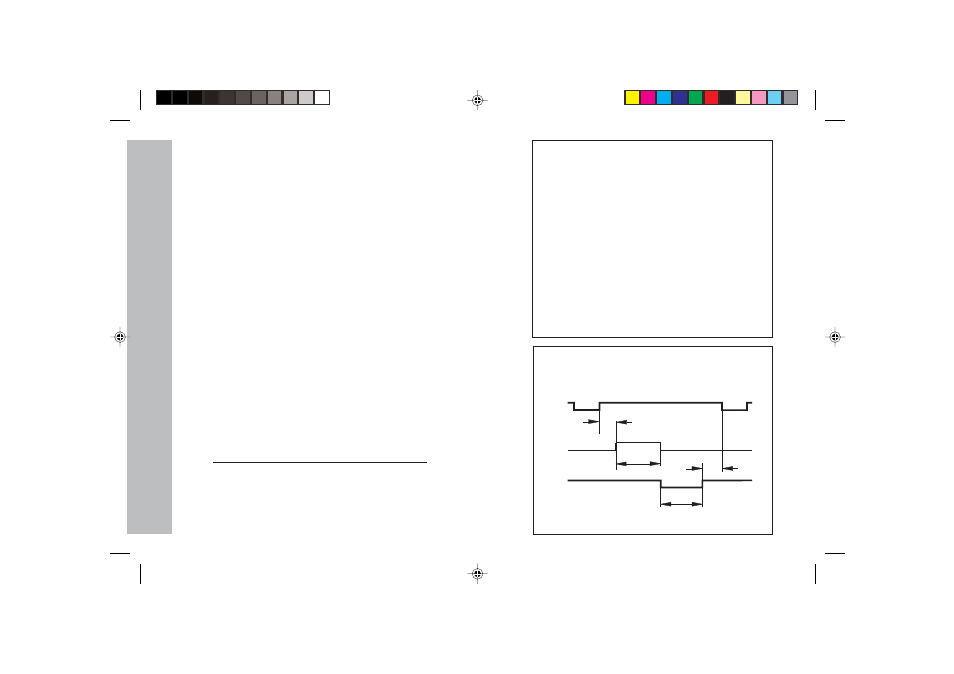

Tiempos de retardo en la emisión de datos
Retardo de memorización t
1
£ 0.5 ms
Emisión de datos después de t 2 £ 30 ms
Tiempo de reinicialización t 3 ³ 0 ms
Tiempo de duración para la emisión de datos [s]
187 • nº de ejes + 11 • nº de líneas vacías
t D =
velocidad en baudios
t2
t3
tD
CTRLB CTRLB
t1
Emisión de valores de medición con CTRL B
Si el visualizador de cotas recibe mediante la conexión V.24/RS-232 la
señal de control STX (CTRL B), se emite el valor de medición en ese
momento a través de la conexión de datos.
CTRL B se recibe a través de la línea RXD de la conexión de datos y los
valores de medición se emiten a través de la línea TXD.
Los valores de medición pueden recibirse y guardarse desde un
programa Terminal (p.ej. Hyperterminal, que se suministra dentro de
Windows® ).
El programa Basic de la derecha muestra la composición básica de un
programa para la emisión de datos de medición.
Siguiente señal para la emisión de valores de medición
t
E
= t
1
+t
2
+ t
D
+ t
3
[s]
Emisión
de
valores
de
m
edición
* 1,08
