INSTALACIÓN
4
Curvas a 90º en el
mismo plano
Válvula de macho
totalmente abierta
Válvula de mariposa
totalmente abierta
Elemento
perturbador
antes del sensor

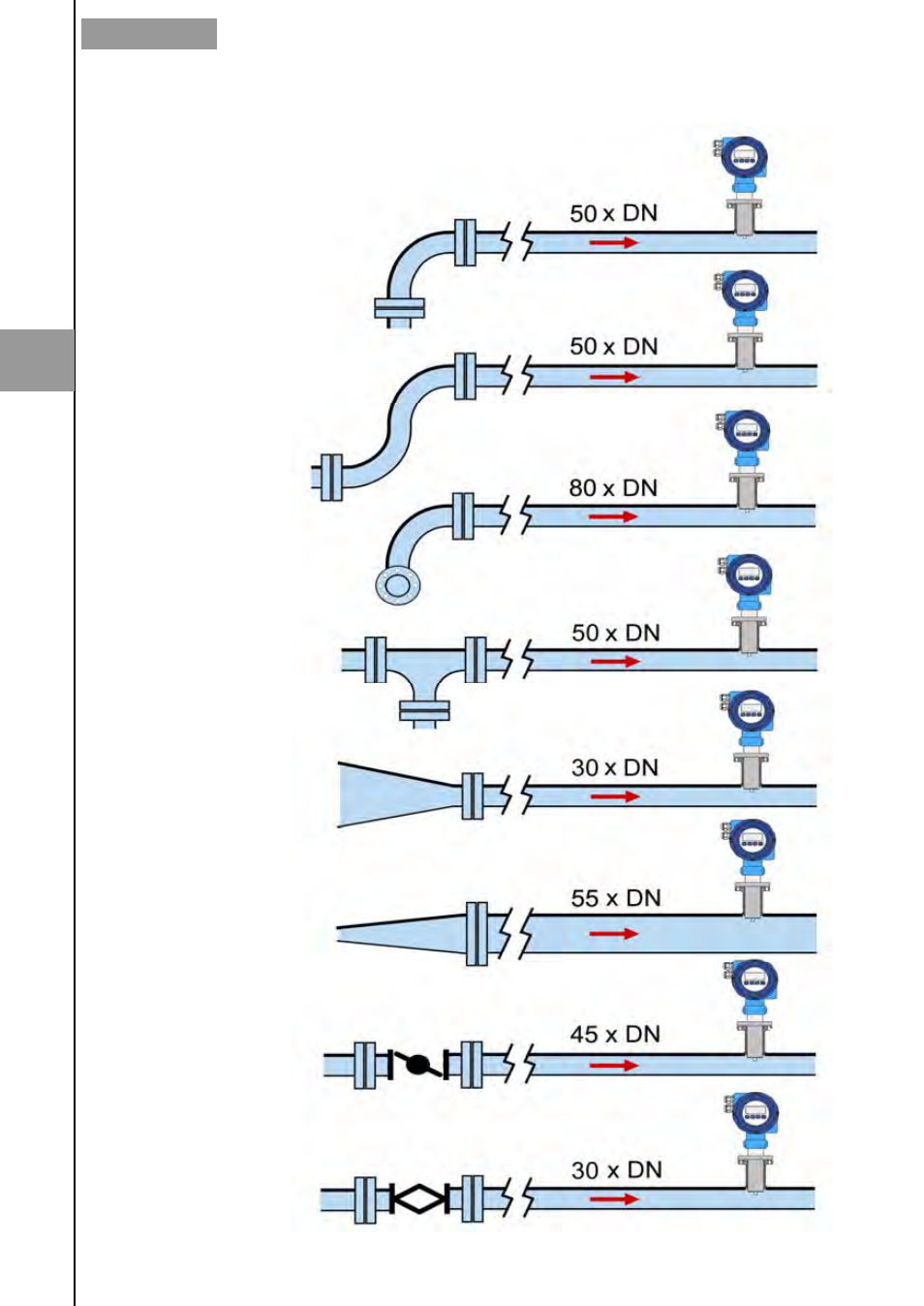

Mínima distancia entre el
sensor y el elemento
Codo a 90º
Curvas a 90º en
distinto plano
Te
Cono convergente
de 18 a 36°
Difusor divergente
de 14 a 28°
