En tuberías aisladas térmicamente, NO aislar el sensor. Temperaturas elevadas pueden
dañarlo.
Las temperaturas máximas del líquido están indicadas en la pág. 50.
5 MONTAJE
5.1 Montaje del inserto
El sensor se suministra normalmente montado con su correspondiente inserto. Antes de
soldar el inserto a la tubería, debe desmontarse el sensor para evitar que pueda dañarse
de forma irreparable por exceso de temperatura.
Existen dos tipos de inserto para el acoplamiento del sensor a la tubería: roscado y con
brida.
Para los diámetros de tubería más pequeños (DN40, 50 y 65) se suministra el inserto ya
formando parte de un tramo corto de tubería en forma de “T”. Para este tipo de inserto,
basta acoplarlo en el tramo de tubería mediante soldadura o encolado en el caso de
material PVC.
Para tamaños de tubería DN80 y superiores, existen tres longitudes de insertos para
cada tipo de acoplamiento.

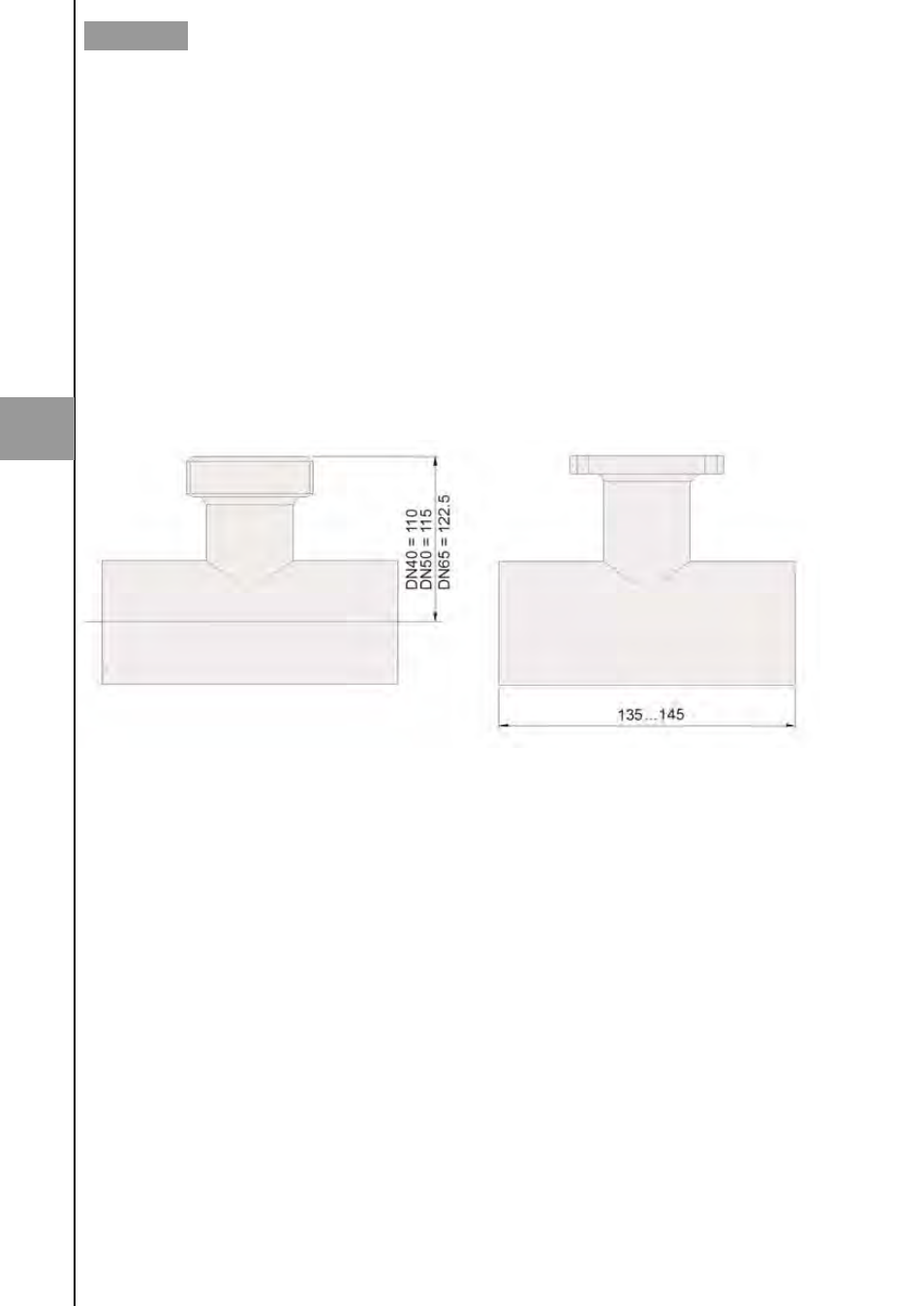

El proceso de introducción del inserto debe realizarse con cierta precisión. La distancia
(H) (ver dibujos de la página siguiente) que es la que debe sobresalir el inserto por
encima de la superficie de la tubería es importante.
Como puede verse en la tabla de la página siguiente, para conocer esta distancia
debemos saber cual es el grosor de la tubería s.
