24

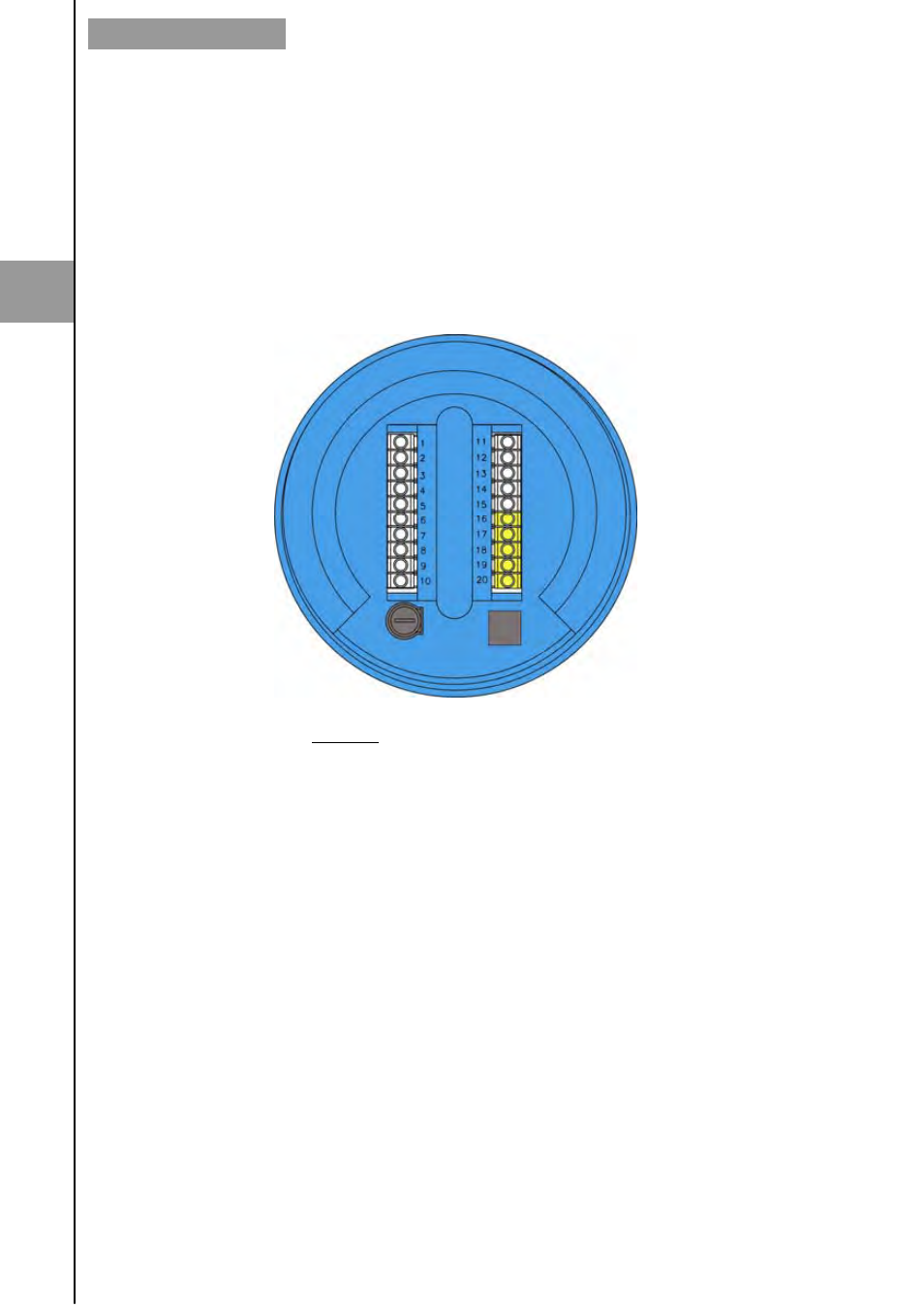

Terminal
16 Bobina superior (cable rojo).
17 Bobina inferior (cable negro)
18 Electrodo posterior (cable blanco)
19 Masa (malla)
20 Electrodo anterior (cable negro)
Para que el sentido de caudal indicado por el instrumento coincida con el real, se deben
tener en cuenta los colores de los cables según la figura anterior.
 Conectar los dos conectores del cable en sus correspondientes machos del sensor, de
forma que las protuberancias de los conectores queden alojadas en las ranuras de los
machos.
 Deslizar el protector sobre el cuello del sensor hasta que haga tope.
 Apretar los dos tornillos de sujeción para anclar el protector.
 Apretar la tuerca del prensaestopas para garantizar la estanqueidad.
3.4 Conexión del cable al convertidor
SENSOR SEPARADO
3
