40

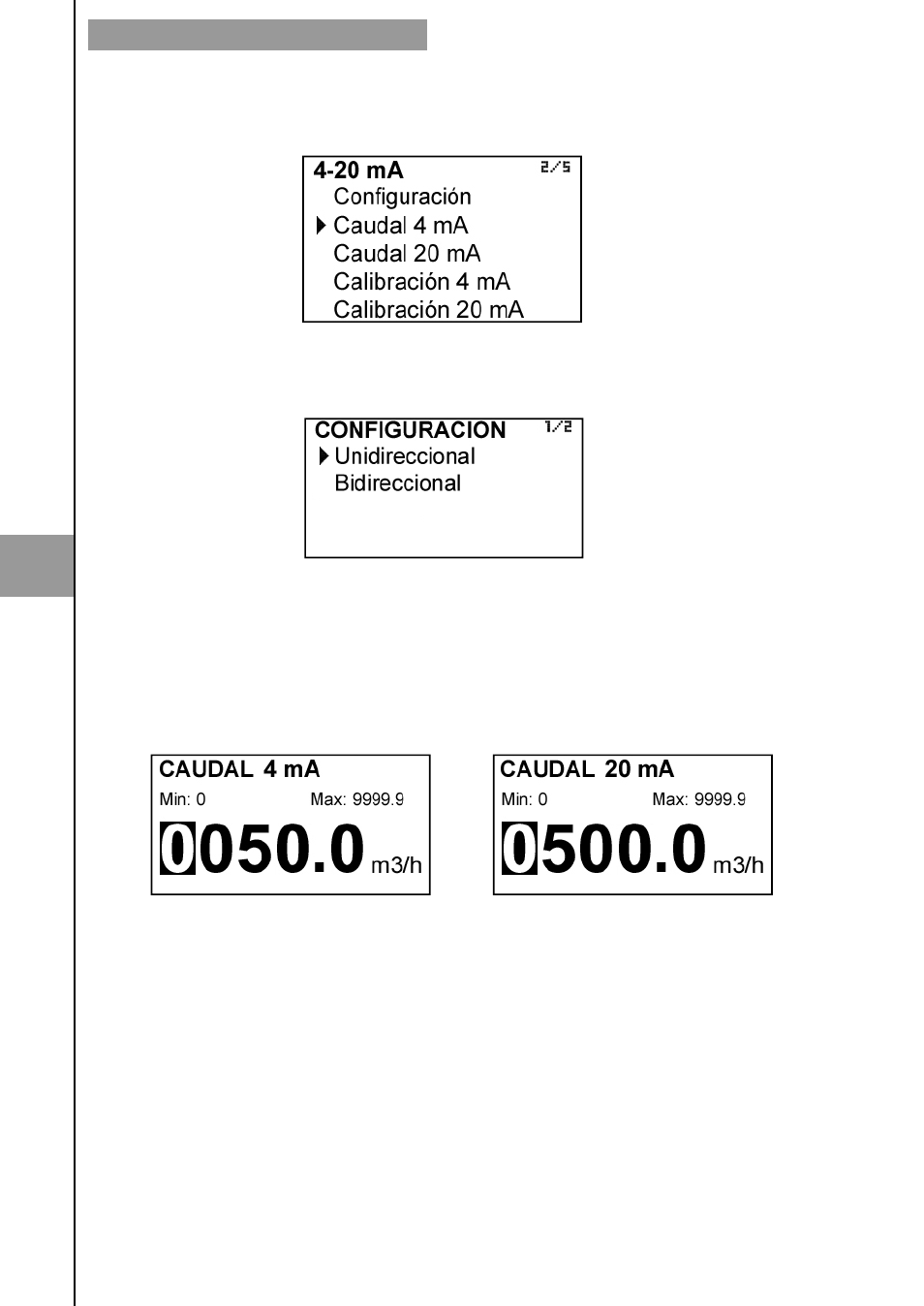

7.5.3.1 Configuración de la salida 4-20 mA
Permite elegir entre unidireccional y bidireccional.
7.5.3 Salida analógica
Para esta salida se puede programar el caudal correspondiente a 4 mA y a 20 mA, y
realizar la calibración de estos dos valores.
7
Si se programa un valor de caudal para 20 mA superior al caudal para 4 mA, el bucle de
corriente cambiará de 4 a 20 mA a medida que el caudal aumente.
Por el contrario, si se programa un valor de caudal para 20 mA inferior al caudal para 4
mA, el bucle de corriente cambiará de 20 a 4 mA a medida que el caudal aumente.
7.5.3.3 Calibración de corriente para 4 y 20 mA
El equipo MX4 se entrega con la salida de corriente calibrada. Si se desea corregir una
deriva de los valores de corriente de 4 o 20 mA porque no coinciden con el amperímetro
utilizado, puede hacerse pulsando las teclas (Bajar/ Izquierda) y (Subir) para aumentar o
disminuir la corriente respectivamente en cada caso. Los valores que se muestran en
pantalla son niveles de referencia. Cuando se confirma uno de estos datos, el MX4
tomará como referencia el valor de corriente que marca el amperímetro.
PROGRAMACIÓN DEL CONVERTIDOR
Si se elige “Unidireccional”, la salida analógica tendrá un valor proporcional al caudal
cuando éste sea positivo, y dará siempre 4 mA cuando el caudal sea negativo.
Si se elige “Bidireccional”, la salida analógica tendrá un valor proporcional al caudal tanto
si éste es positivo como negativo.
7.5.3.2 Programación de la salida 4-20 mA
Se introduce directamente el valor de caudal equivalente a cada corriente.
