36

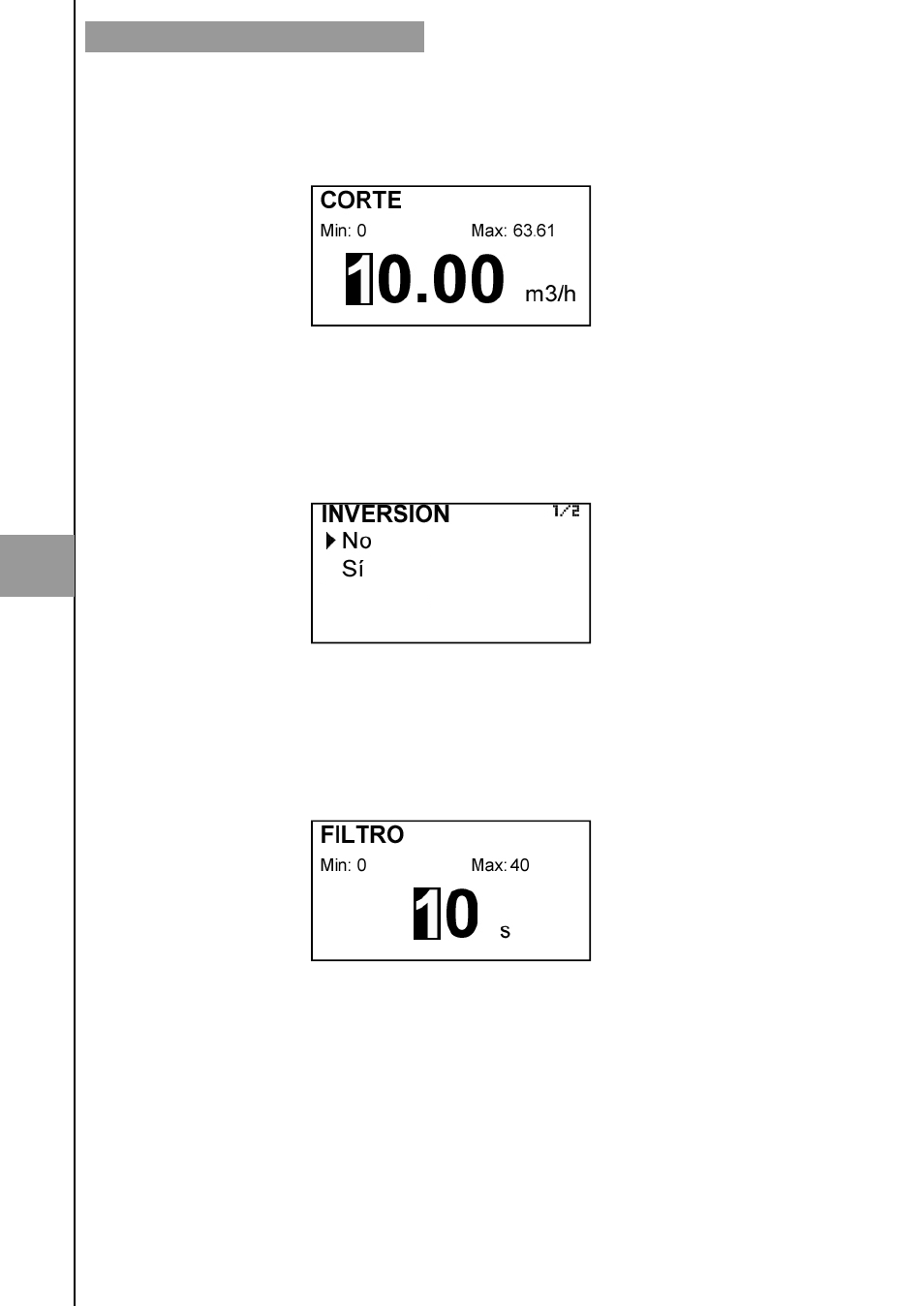

7.4.2 Caudal de corte (cut off)
Puede programarse el caudal por debajo del cual el caudalímetro indica caudal = 0, para
evitar errores a velocidades del líquido cercanas a cero. El valor máximo permitido para
el caudal de corte es el equivalente a una velocidad del líquido de 1 m/s.
7.4.3 Inversión del caudal
El convertidor MX4 permite lecturas bidireccionales. El caudal cambia de signo
automáticamente cuando se invierte el caudal. Si una vez instalado el caudalímetro se
desea invertir los signos del caudal, en esta pantalla puede realizarse seleccionando la
opción INVERSION– Sí.
7.4.4 Filtro
El convertidor está provisto de un filtro adaptativo (damping) para poder obtener lecturas
de caudal y salidas analógicas estables a pesar de fluctuaciones continuas del caudal.
La programación de este filtro puede resultar muy útil en los casos en que las lecturas de
caudal tengan cierta inestabilidad (debido a burbujas de aire, sólidos en suspensión, etc.)
PROGRAMACIÓN DEL CONVERTIDOR
Solamente la indicación de caudal por el display y la salida analógica quedan afectadas
por dicho filtro. Los relés y el totalizador actúan de acuerdo con el caudal instantáneo.
Seleccionando un filtro con un tiempo de integración más o menos largo se pueden
obtener respuestas a variaciones de caudal en más o menos tiempo.
El tiempo de integración se selecciona en segundos, con un valor mínimo de 0 y un valor
máximo de 40 segundos. Si se selecciona un tiempo de integración por ejemplo de 15
segundos, el display indica el caudal medio que ha pasado durante los últimos 15
segundos. Esto no quiere decir que el display se renueve solamente cada 15 segundos.
El display visualiza un nuevo valor varias veces por segundo, indicando un promedio de
los valores de caudal de los últimos 15 segundos.
7
