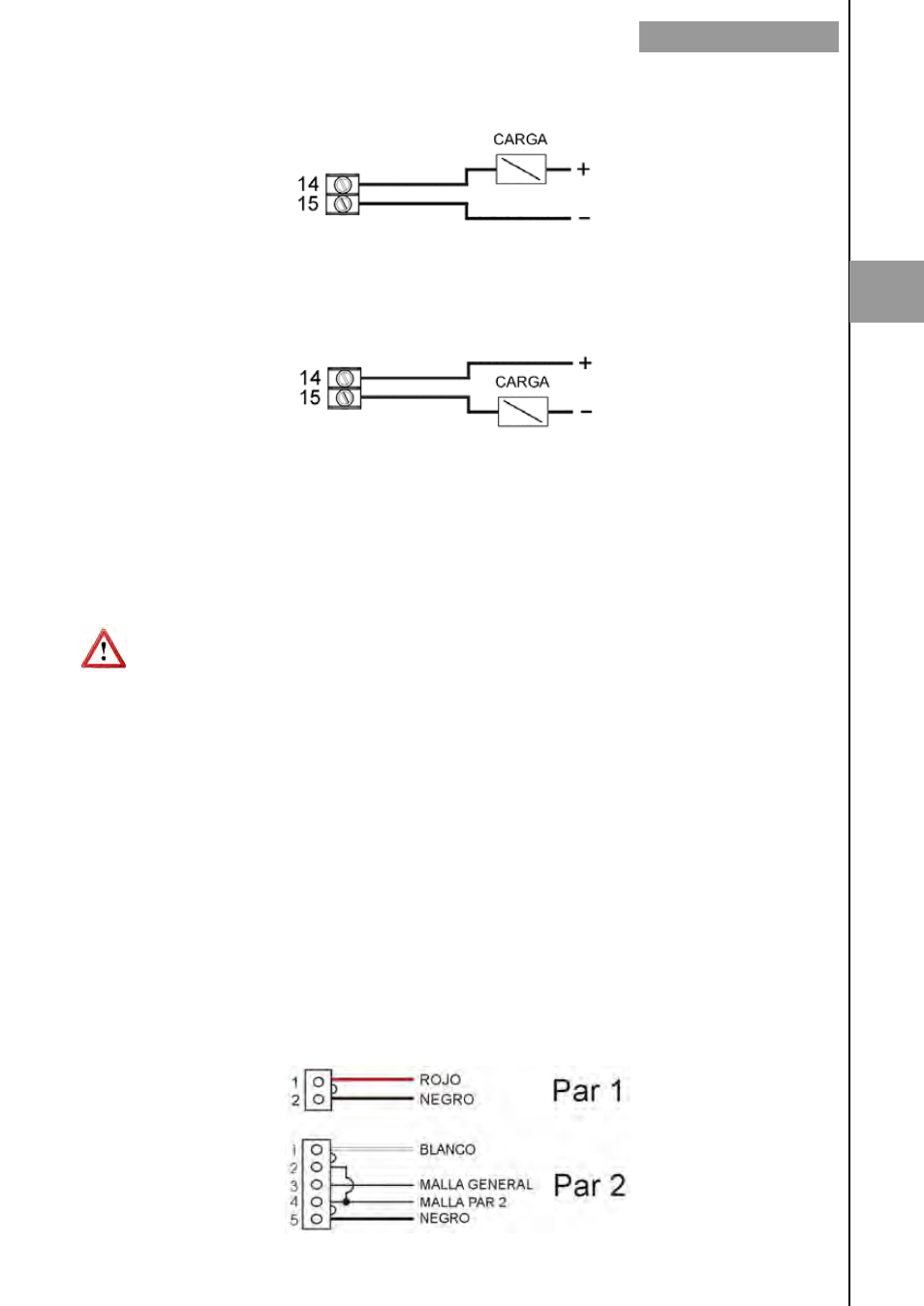

Ejemplo de conexión con la carga en el colector
Ejemplo de conexión con la carga en el emisor
3 SENSOR SEPARADO
Cuando en una instalación se requiere que el sensor electromagnético esté separado del
convertidor, la unión entre estos dos elementos debe realizarse mediante un cable de
interconexión.
Normalmente, estos cables son suministrados por Tecfluid S.A., ya preparados para su
conexión directa al sensor y al convertidor.
Importante: El cable de unión entre el sensor y el convertidor debe ser siempre de una
sola pieza, sin ningún tipo de empalme.
En el caso de tener que reparar un cable en uno u otro extremo para su conexión, debe
cortarse por el punto de rotura, y en ese punto proceder a preparar el extremo del cable
para su conexión.
3.1 Confección del cable
La preparación de los extremos del cable debe realizarse según el dibujo de la página
siguiente. Hay que tomar precauciones especiales para evitar la posibilidad de cruces
entre pantallas. El corte de pantallas se refiere a las pantallas de aluminio.
Extremo electrónica
En el extremo de la electrónica, se deben pelar las puntas de los cables a unos 5 mm y
después estañarlas. El Par 1 (Rojo y Negro) es para las bobinas y el Par 2 (Blanco y
Negro) es para los electrodos.
Extremo sensor
Pasar el extremo sensor por el prensaestopas del protector de conexión del sensor y
seguidamente conectar los cables de este extremo a los conectores IDC según el dibujo
siguiente (tener en cuenta el puente entre los terminales 2 y 4 del Par 2 .
SENSOR SEPARADO
3
