25
3.5 Especificaciones del cable
Modelo: CERVITRONIC PAR-POS Código 04754502
Construcción
Conductor: Cobre electrolítico recocido Sn
Según Norma: UNE 21064
Aislamiento: Poliolefina (PE - Sólido)
Formación: Por pares
Pantalla al par: Cinta Al/Pet + Drenaje Cu Sn.
Cobertura: Física al 100 %
Pantalla al conjunto: Cinta Al/Pet + Drenaje Cu Sn
Cobertura: Física 100 %
Cubierta exterior: PVC
Color: Negro
Características eléctricas
Tensión de servicio: 250 V.
Tensión de ensayo: 1.000 V.
Resistencia eléctrica:
≤ 52,2 Ω/km
Capacidad: C* / C** 90-170 pF/m
C* capacidad entre conductores
C** capacidad entre un conductor y el resto conectados a la pantalla
Características físicas
Diámetro exterior: 6,6 mm
Radio de curvatura: 66 mm
Temperatura de servicio: -5... +70ºC
Comportamiento al fuego: No propagador de la llama según normas IEC 60332-1 y
EN 50265
Sección: 0,34 mm2
Peso: 51 kg/km

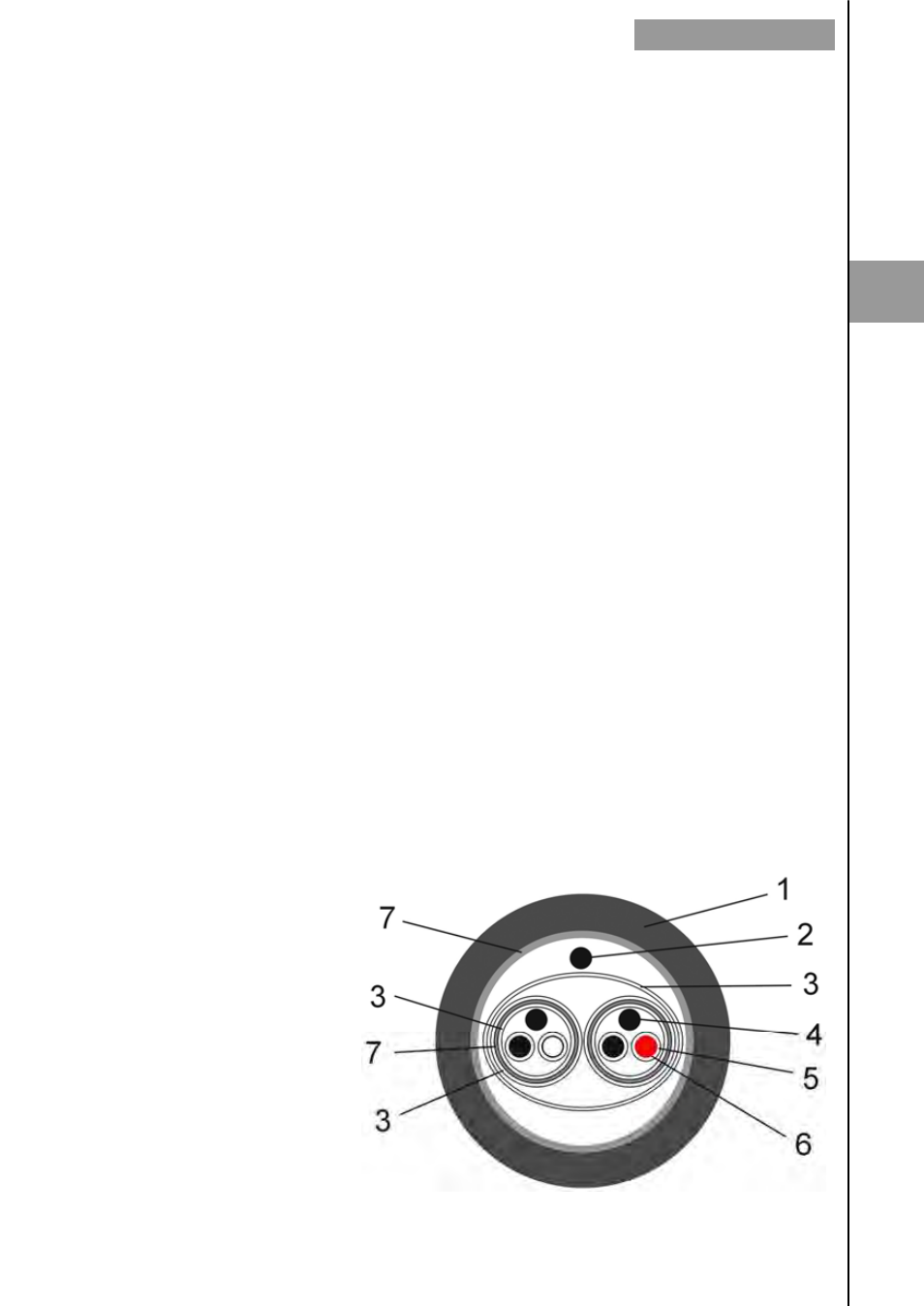

Sección del cable
1 Cubierta de PVC
2 Hilo pantalla exterior
3 Film de aislamiento
4 Hilo pantalla Par 1/2
5 Aislamiento PVC
6 Conductor Par 1/2
SENSOR SEPARADO
3
