20
2.2.5

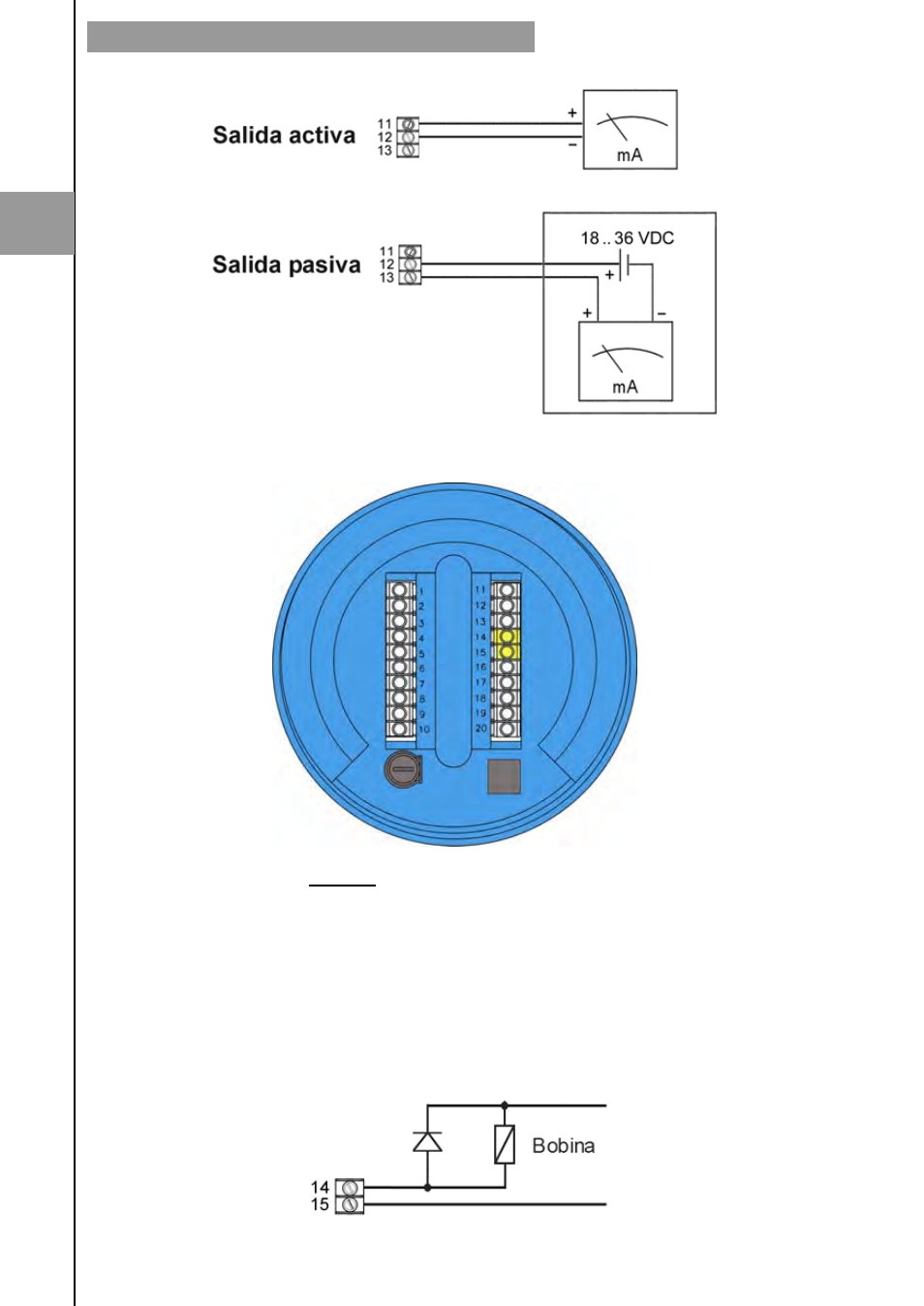

Conexión de la salida de pulsos
Terminal
14 Colector
15 Emisor
La salida de pulsos está optoaislada. Los terminales son el colector y el emisor de un
transistor NPN bipolar.
En el caso de emplear cargas inductivas, con el fin de proteger el transistor de salida, es
necesario el empleo de diodos libres.
2
INSTALACIÓN DEL CONVERTIDOR ELECTRÓNICO
