Tablas de corte

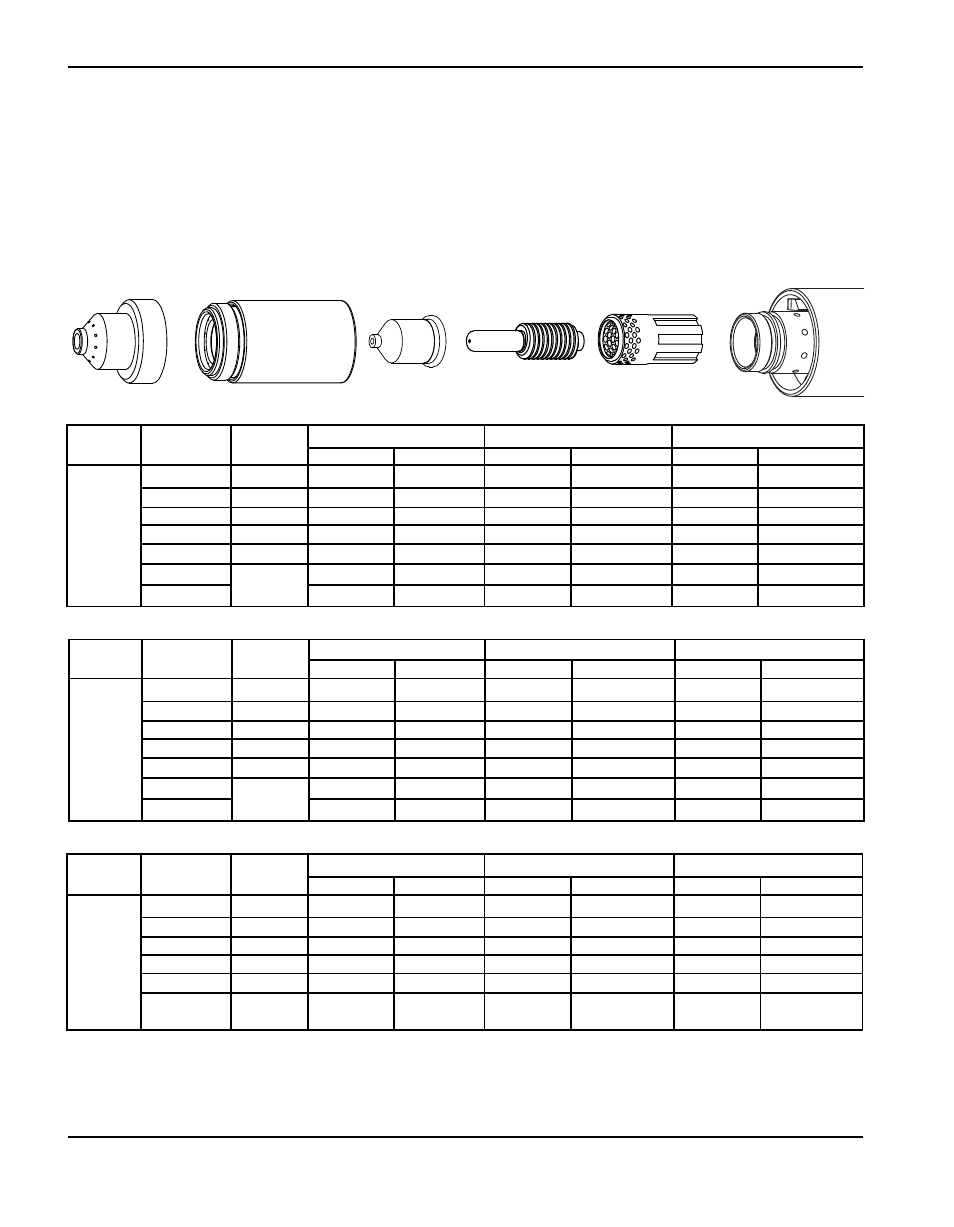

Consumibles protegidos mecanizados de 100 amperios
• Distancia de la antorcha a la pieza para la siguiente tabla de cortes es de 3,2 mm para todos los cortes.
OPERACIÓN
4-14
powermax1650
Manual del operador
Capuchón de retención
220048
Boquilla
220011
Electrodo
220037
Difusor
220051
Antorcha
T100M-2
Aislador
220047
Las velocidades máximas de desplazamiento son las velocidades más rápidas de desplazamiento posibles para cortar el material
sin que importe la calidad del corte. Las velocidades de desplazamiento óptimas dan el mejor ángulo de corte, mínima escoria
y el mejor acabado en la superficie de corte. Recuerde que las tablas de corte tienen el propósito de proporcionar un
buen punto donde comenzar para cada diferente requerimiento de corte. Todo sistema de corte requiere “afinarse”
para cada aplicación de corte para obtener la calidad de corte deseada.
Corriente
del arco
Voltaje
del arco
Demora de
perforado
Espesor del material Velocidades máximas de avance Velocidades óptimas de avance
pulgada mm ppm mm/min ppm mm/min
100
153 0,5 1/4" 6,4 208 5283 135 3429
155 0,5 3/8" 9,5 119 3022 77 1955
159 1,0 1/2" 12,7 88 2235 57 1447
160 1,0 5/8" 15,9 61 1549 40 1016
161 1,5 3/4" 19,0 47 1193 26 660
163 No se
aplica 1 25,4 28 711 18 457
167 1 1/4" 31,8 19 482 12 305
Corriente
del arco
Voltaje
del arco
Demora de
perforado
Espesor del material Velocidades máximas de avance Velocidades óptimas de avance
pulgada mm ppm mm/min ppm mm/min
100
154 0,5 1/4" 6,4 253 6426 164 4165
157 0,5 3/8" 9,5 142 3606 92 2336
160 1,0 1/2" 12,7 108 2743 70 1778
161 1,0 5/8" 15,9 77 1955 50 1270
162 1,5 3/4" 19,0 57 1447 33 838
165
No se
aplica
1" 25,4 33 838 21 533
Acero al carbono
Acero inoxidable
Aluminio
Corriente
del arco
Voltaje
del arco
Demora de
perforado
Espesor del material Velocidades máximas de avance Velocidades óptimas de avance
pulgada mm ppm mm/min ppm mm/min
100
154 0,5 1/4" 6,4 231 5867 150 3810
156 0,5 3/8" 9,5 122 3099 79 2006
161 1,0 1/2" 12,7 79 2006 52 1320
162 1,0 5/8" 15,9 52 1320 34 863
164 1,5 3/4" 19,0 39 990 25 635
166 No se
aplica 1" 25,4 23 584 15 381
169 1 1/4" 31,8 14 355 9 228
