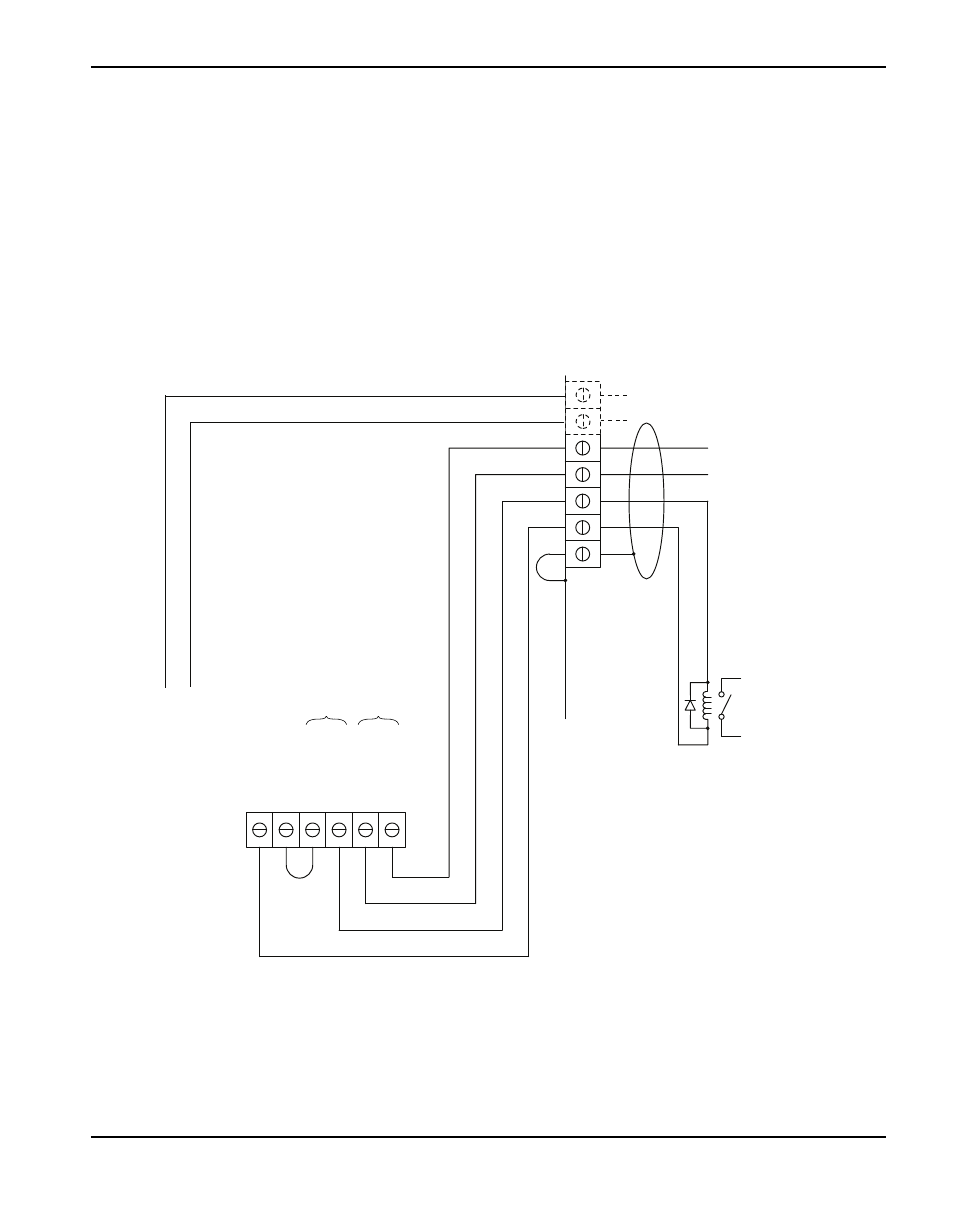

Cambiando XFER (arranque el movimiento de la máquina) desde cierre
de contacto seco a la señal de voltaje
24 VCD (chasis con referencia a tierra) a 100ma máximo está disponible en J19 en la tablilla de
potencia para impulsar un aparato aislado/flotante tal como una bobina de relevador de 24 VCD
(240 ohmios o mayor) o un módulo de entrada aislado tipo industrial (el cual tiene un acoplador
“opto” integral). Mostrado debajo están conexiones típicas para un arreglo de impulso del lado alto.
Impulsando una bobina relevadora
Pase el alambre negro a “GROUND”
(conexión a tierra) y añada un alambre
de puente como se muestra.
INICIO
SEÑAL
PROTECTOR
AI
S
LAD
O
R
24 V
C
D
NE
GR
O
AMAR
ILL
O
RO
JO
B
LAN
C
O
NE
GR
O
5
6
4
3
14
12
13
J16 J15 J19 XFER
Notas:
1. Bobina relevador de 24 VCD
>240 ohmnios, a ser
proporcionada por el usuario.
2. Use un diodo de supresión
de 1 A, 100 V de un lado al otro
de la bobina, tal como IN4002,
IN4003, ó IN4004.
3. Patillas 5 y 6 se usan solamente
en sistemas que incluyen un
cable PowermaxEDGE con
divisor de voltaje.
