INSTALACIÓN
3-10
powermax1650
Manual del operador
Alimentación del gas plasma
La alimentación del gas del Powermax1650 puede ser aire comprimido del taller o un cilindro
de aire comprimido. Se debe usar un regulador de alta presión en cualquiera de los 2 tipos de
alimentación y debe ser capaz de entregar gas al filtro de la fuente de energía a 260 l/min a una
presión de 6,1 bares.
Nota: Si la alimentación del gas no es buena, la velocidad de corte disminuirá, la calidad
del corte se deteriorará, disminuirá la capacidad de cortar el espesor necesario,
y se acortará la vida útil de las piezas.

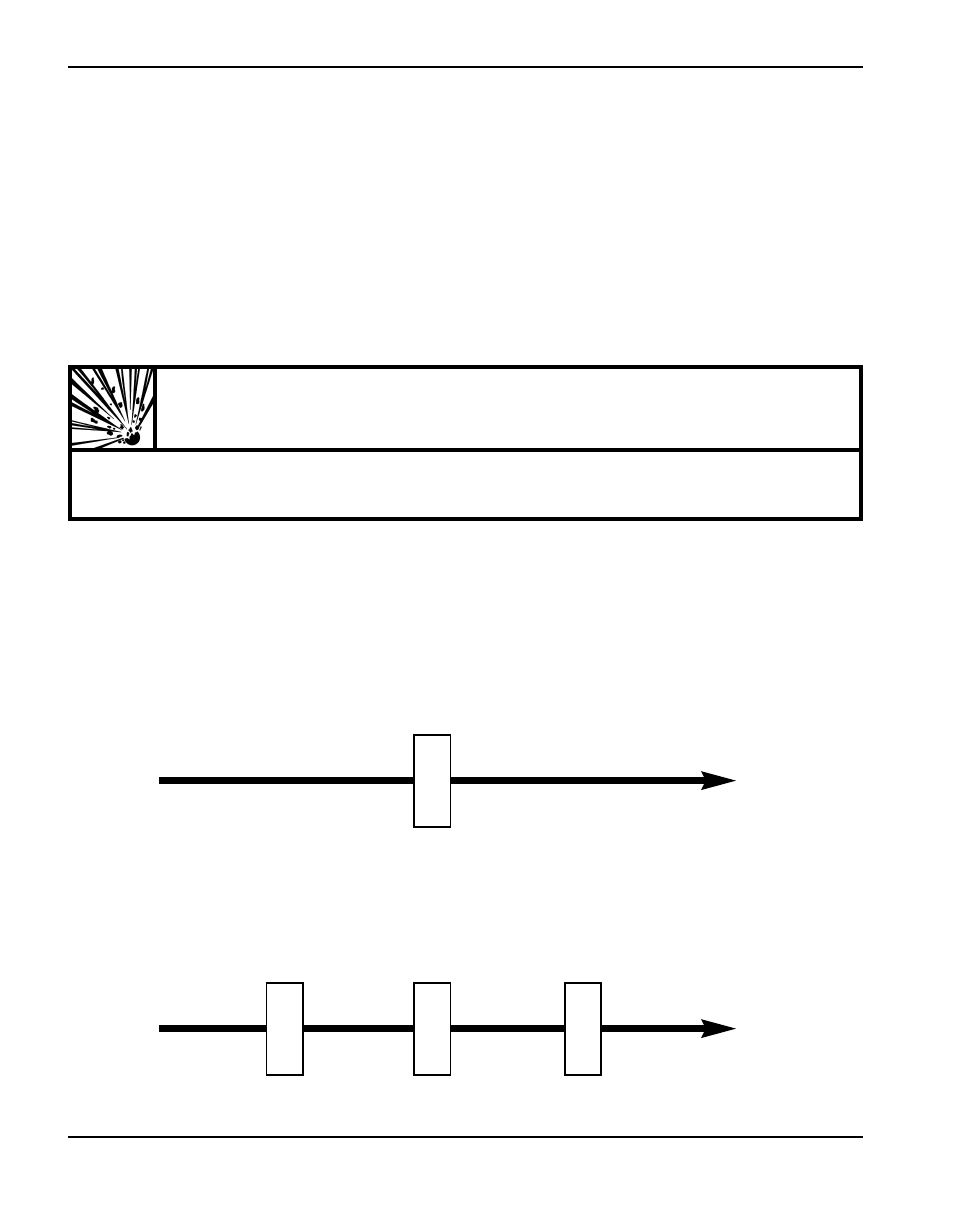

Alimentación
de gas
Powermax1650
Conjunto de filtración
128647
Filtración adicional del gas
Use un juego de filtro Hypertherm (número de pieza 128647) cuando las condiciones en el lugar
introducen humedad, aceite, u otras partículas dentro en la línea de aire. Un sistema de filtración
de 3 etapas que se unen, como se muestra, debe de usarse en condiciones extremas.
Alimentación
de gas
Powermax1650
Filtro de
agua/partículas
Filtro de
aceite
Filtro de vapor de
aceite
O
ADVERTENCIA
No permita que la presión del gas exceda 8,3 bares. El bol del filtro pudiera
estallar si se excede esta presión.
