OPERACIÓN
4-2
powermax1650
Manual del operador

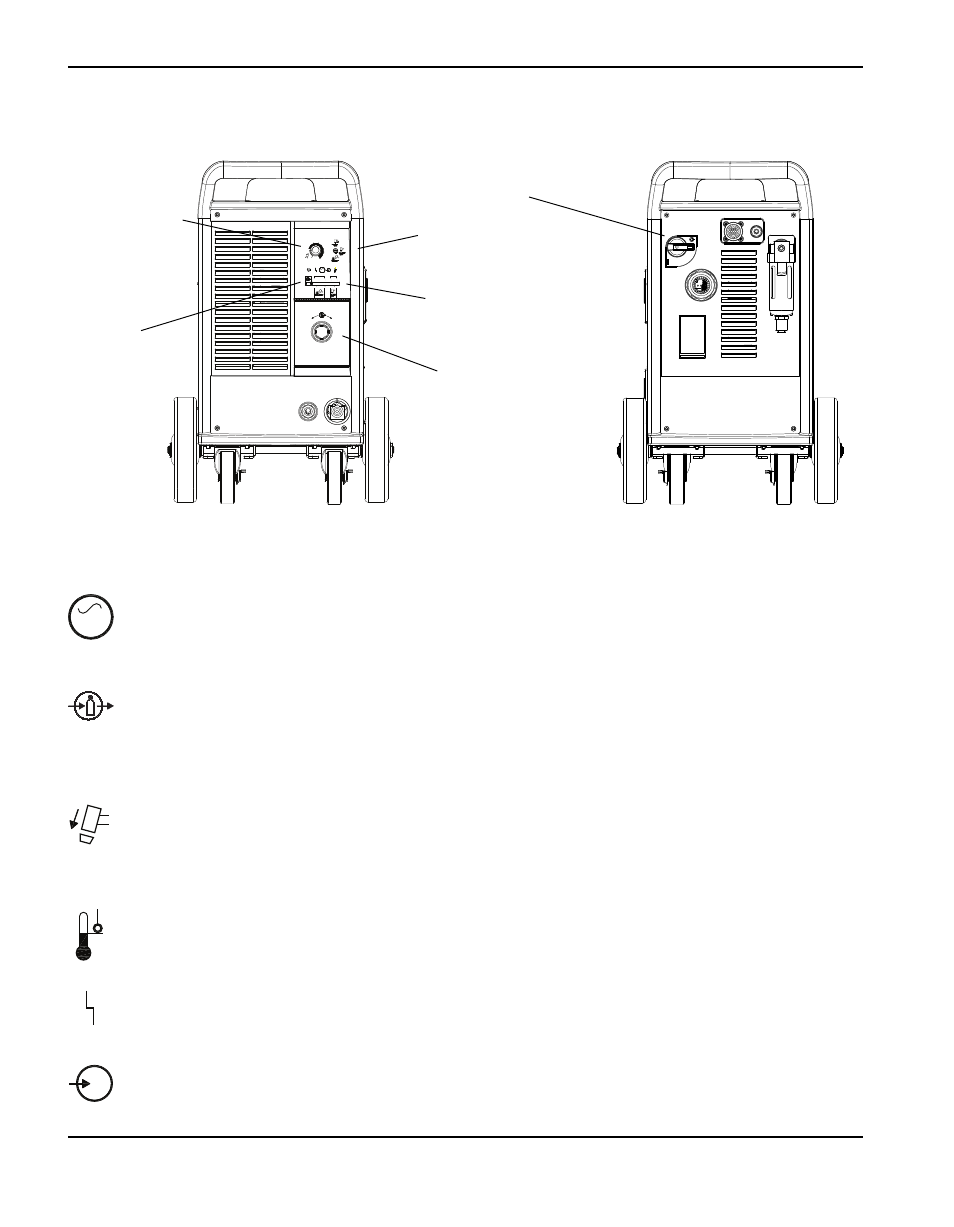

Controles e indicadores
Perilla para
ajustar corriente
(Amps)/
Comprobar
el gas
Interruptor
de modo
Indicadores
luminosos
Indicador
de presión
Regulador
de presión
Interruptor ON (I)/OFF (0)
(Encendido/apagado)
Indicador luminoso (LED) de potencia de entrada verde
Cuando está iluminado, indica que la potencia se ha aplicado al sistema y el interruptor
de potencia está encendido (ON) (I).
Indicador luminoso (LED) de presión de gas
Amarillo: Cuando está parpadeando, indica que la presión de gas es debajo de 4,5 bar para
cortar, o 2,8 bar para ranura.
Verde: Cuando está iluminado, indica que hay una presión aceptable de gas para la operación
de la antorcha.
Indicador luminoso (LED) del capuchón de la antorcha amarillo
Cuanto está iluminado, indica que el capuchón de retención está flojo o no ha sido instalado.
NOTA: Esta condición debe ser corregida y la potencia debe ser APAGADA (off)
y entonces ENCENDIDA (on) otra vez para satisfacer el LED.
Indicador luminoso (LED) de temperatura amarillo
Cuanto está iluminado, indica que la temperatura de la fuente de energía ha excedido su límite
de operación.
Indicador luminoso (LED) de falla rojo
Cuando está iluminado, indica que una condición de falla existe, lo cual previene la operación
del sistema. Un LED amarillo debe también estar iluminado para identificar el tipo de falla.
Indicador luminoso LED de voltaje de línea amarillo
Cuando está iluminado, indica que el voltaje de línea está debajo de 170 VCA, encima de
680 VCA, o le falta una fase.
Indicadores luminosos
_ +
4.0 5.0
50 60
AC
70 80
V
BAR 6.0
PSI
AMPS
30
40
100
80
60
AC
V
