INSTALACIÓN
powermax1650
Manual del operador 3-7

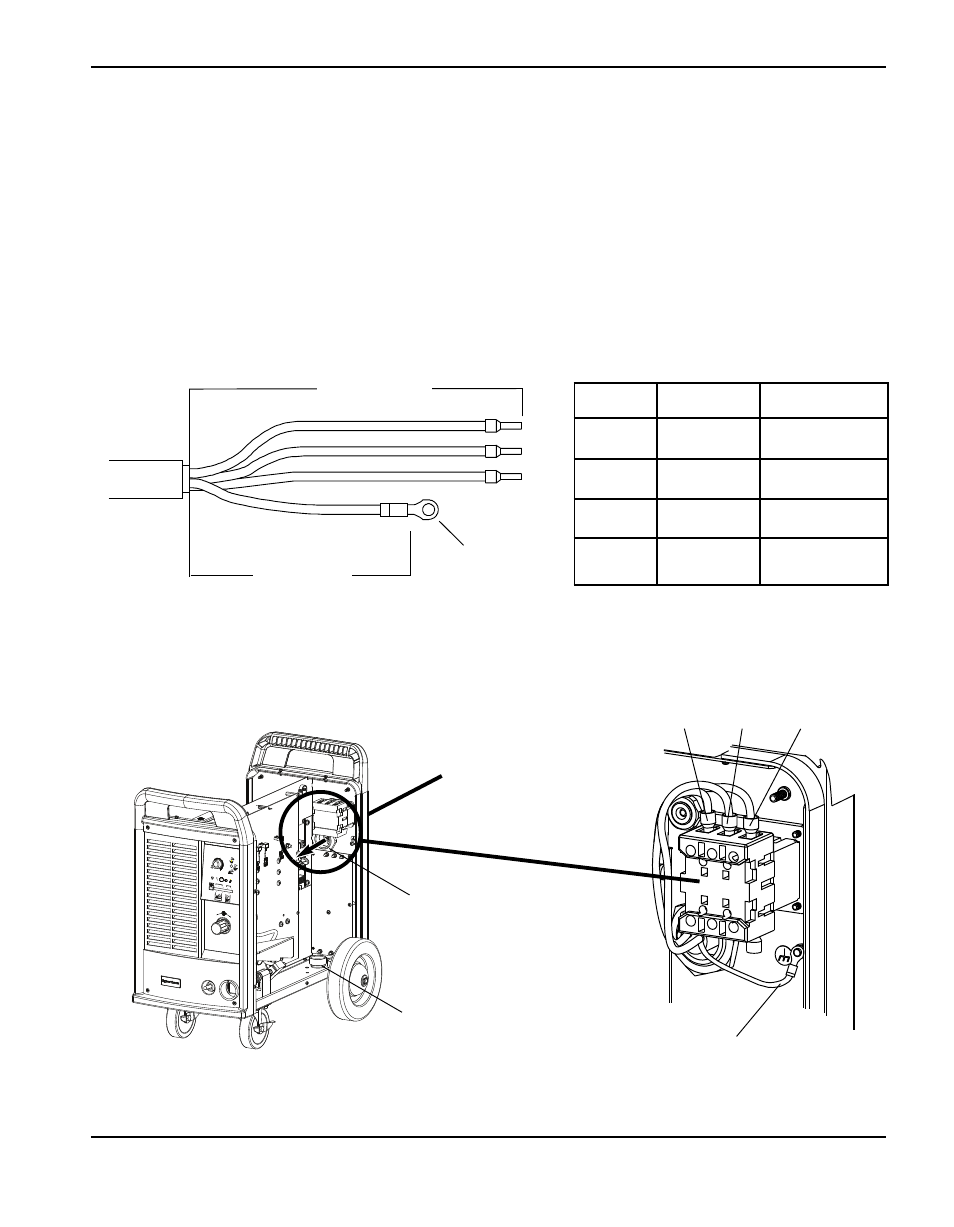

Instalación del cordón y enchufe trifásico de potencia
Las fuentes de energía Powermax1650 se embarcan con cordón de potencia 6 AWG de 4 alambres
UL/CSA en las unidades CSA. Un cordón de potencia de 10 mm
2 , de 4 alambres HAR se
proporcionan con las unidades CE. Para operar el Powermax1650, use un enchufe que cumple con
los códigos eléctricos nacionales y locales. El enchufe debe ser conectado al cordón de potencia por
un electricista licenciado y diplomado.
Encamine el cordón de
alimentación a través de
sostén-contra-tirones y
apriete.
Interruptor de potencia
Tierra
L1
Sostén-contra-tirones
Insertos para el sostén-
contra-tirones (2)
1. Pele y prepare los alambres del cordon de alimentación como se muestra debajo:
Instalación del cordón de alimentación
2. Conecte el cordón de potencia al interruptor de potencia.
Nota: En las fuentes de energía CE, L1, L2, y L3 se pasan
a través de 2 ferritos antes de conectarse al interruptor.
L3 L2
_ +
4.0 5.0
50 60
AC
70 80
V
BAR 6.0
PSI
AMPS
30 40
100
80
60
L1
No. 10
Tierra (PE)
L2
152 mm
241 mm
L3
CSA CE
L1 Negro Negro (U)
L2 Blanco Azul (V)
L3 Rojo Café (W)
Tierra
(PE)
Verde Verde/Amarillo
