Fuente de aire IHS – La fuente de aire para la consola IHS
El cliente debe suministrar aire de taller regulado de 1,4 bar y una manguera de 6 mm. de diámetro interno
entre el regulador y la consola de control inductivo de altura.
Conjunto de manguera de aire – Consola IHS al cilindro sensor inductivo de aire
La manguera de aire de 12 m (40-pies) es un componente de los cables de ínter- conexión para el sistema
inductivo IHS – ver página c-4.
APÉNDICE C: CONEXIONES DEL SENSOR DE ALTURA INICIAL
7
HySpeed HT2000LHF Manual de Instrucciones c-3
14B
14B

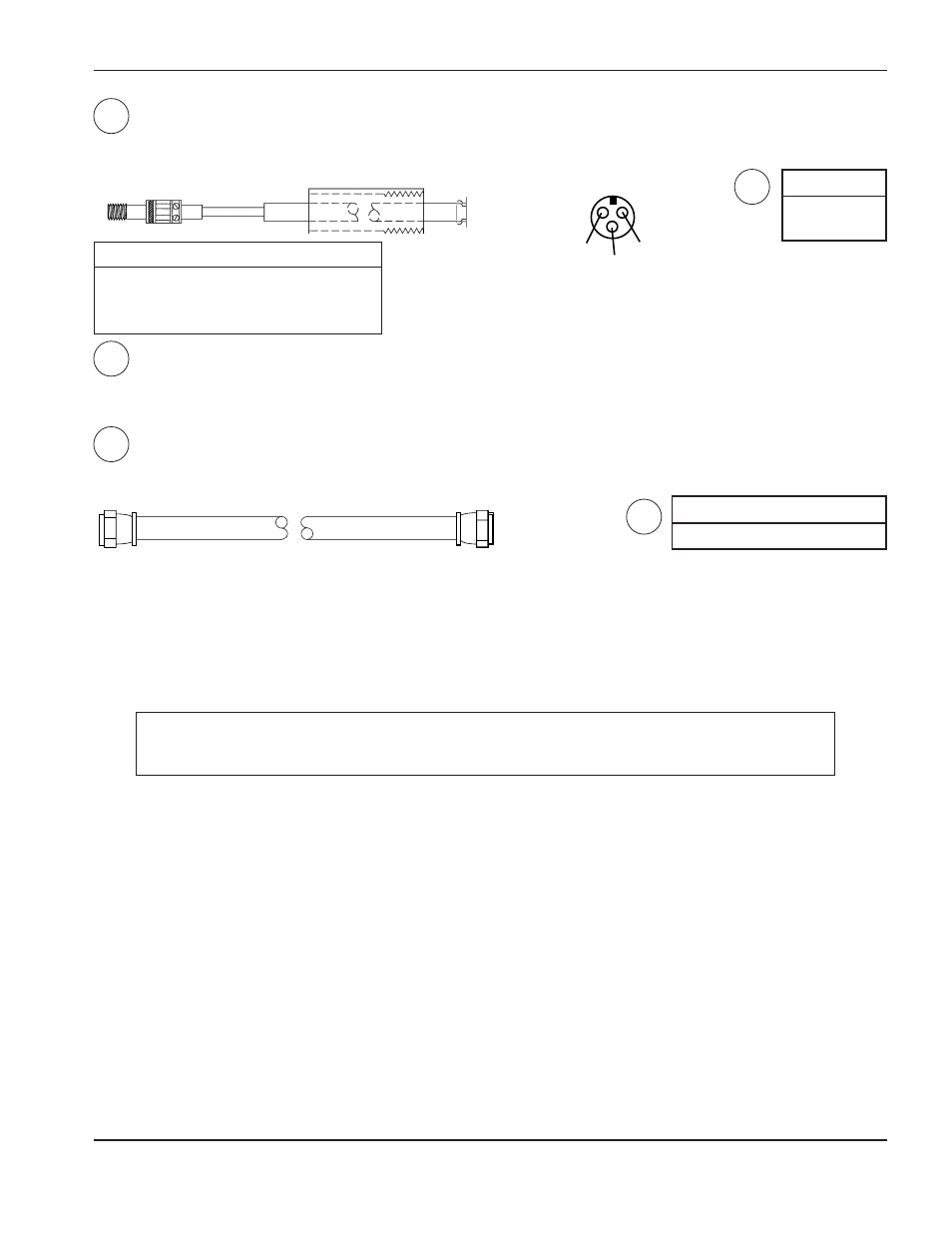

Sondas del inductor IHS
Las 2 sondas inductivas llegan con el subensamblaje de montaje de la antorcha para el sistema IHS inductivo -
ver página C-4.
14C
14D
14D
No. de pieza
005074
A
B
C
Vista posterior
Pin Color Señal
A Café Energía (+15 V CC)
B Azul Común
C Negro Señal
No. de pieza Largo
024144 40 ft (12 m)
Interruptor del límite de arriba y cable – Interruptor del límite de arriba a la consola IHS
Nota: El cliente debe proveer la opción del interruptor de altura límite. Especificaciones de interruptor:
+12 VCC @ 1,2 mA. (mili-amperios). Son preferibles los contactores de tipo oro. Seleccione un interruptor
normalmente cerrado que abre si la palanca está hacia arriba (cuando la antorcha se retracta
completamente). Instale el interruptor de altura límite detrás del alzador de antorcha como muestra la
figura c-1.
Precaución: Siga el procedimiento de instalación de cable que se indica abajo para evitar
problemas de interferencia electromagnética con el conjunto de cables de
antorcha.
1. Use un par de alambres recubiertos y retorcidos de calibre 22-24 (alambre de
≈
0,6mm, por ej. Belden #8761 en
EE.UU.).
2. Conecte en el interruptor de altura límite el alambre común (negro) y el alambre de señal (claro). Corte el
alambre blindado de descarga (sin aislar). Proteja el extremo cortado con cinta de electricista.
3. En la consola de control IHS, afloje las 2 chapas y abra la tapa frontal.
4. Introduzca el cable a través del protector de cable para conectar los alambres del cable a 1TB.
5. Conecte el alambre protector (sin aislamiento) a 1TB-10 (#S). Esto conecta la protección del cable al armazón
de la fuente de energía. El protector metlico del alambre no debe tocar la caja de la consola IHS.
6. Conecte el alambre común (negro) a 1TB-11 (#4).
7. Conecte el alambre emisor (transparente) a 1Tb-12 (#67).
Nota: Si la señal del interruptor de altura límite proviene de una interfase de la máquina de corte,
el alambre de descarga debe estar eléctricamente aislado de los otros protectores en los
otros cables. Si se utiliza un cable separado se evitarán problemas de circuito a tierra.
