MODO DE OPERAR

4/13/98

HySpeed HT2000LHF

Manual de Instrucciones

2-3

Módulo de control remoto digital para voltaje/corriente (V/C)

Indicador luminoso de voltaje
Muestra el voltaje de corte.

Potenciómetro de ajuste de voltaje
Ajusta el voltaje del arco de 100 a 200 voltios.
En las Tablas de corte se seleccionan los
valores, los cuales dependen del tipo de
metal y espesor que se va a cortar.

Indicador luminoso de corriente
Muestra la corriente de corte.

Indicadores luminosos
UP/DOWN (hacia arriba/hacia
abajo), indican el ajuste hacia
arriba o hacia abajo del alto de
la antorcha.

Potenciómetro de ajuste
de corriente.
Ajusta la corriente de corte
delarco de 40 a 200
amperios. En las Tablas de
corte se seleccionan los
valores, los cuales
dependen del tipo de metal y
espesor que se va a cortar.

Módulo remoto programable para voltaje/corriente

Figura 2-3

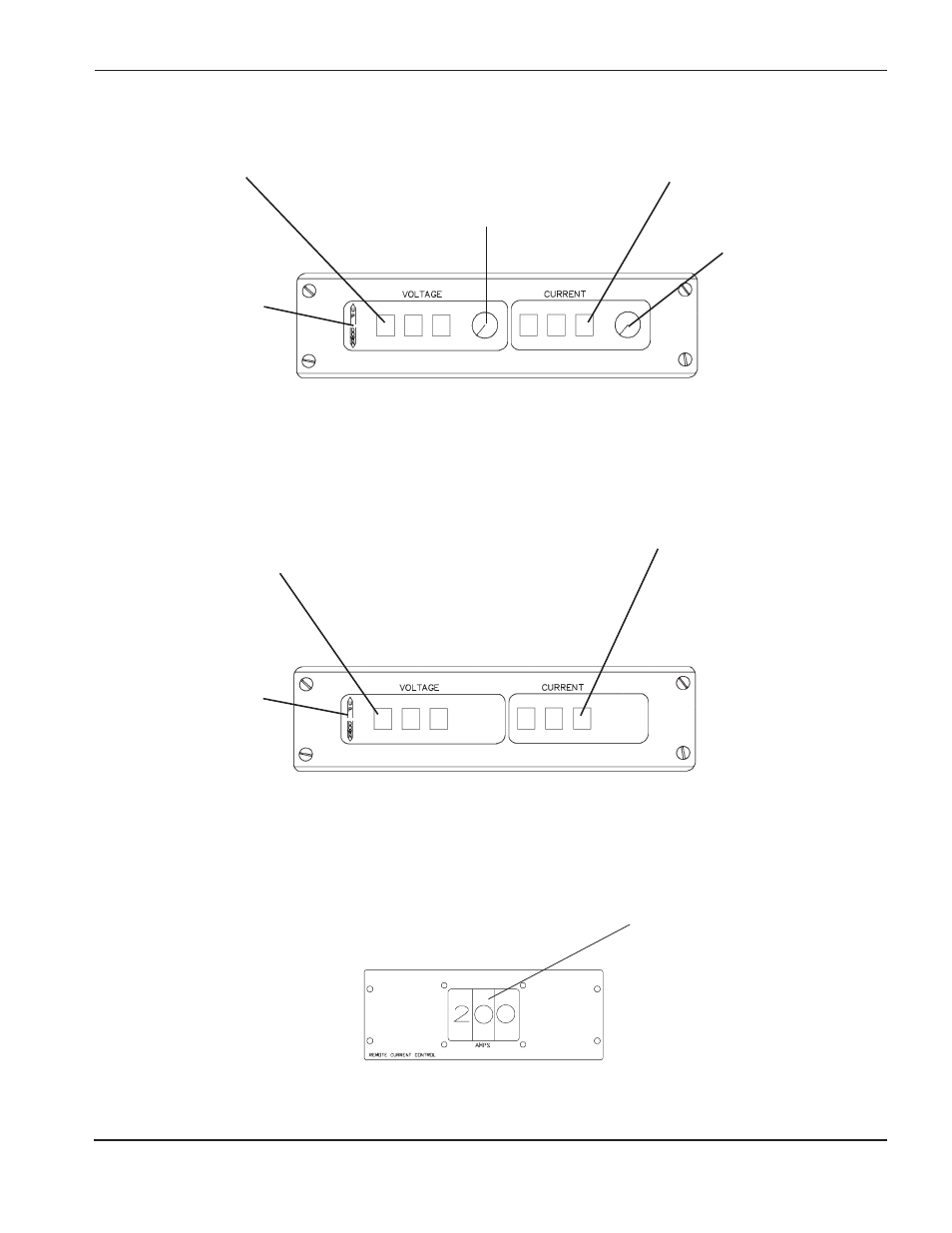

Controles e indicadores del módulo remoto digital para voltaje/corriente

Figura 2-4

Módulo remoto programable V/C: Indicadores del panel frontal

Figura 2-5

Controles del panel frontal de la consola y control de la corriente remota

Indicadores luminosos UP/DOWN
(hacia arriba/hacia abajo), indican
el ajuste hacia arriba o hacia
abajo del alto de la antorcha.

Indicador luminoso de voltaje
Muestra el voltaje de corte durante la
secuencia de corte.

Indicador luminoso de corriente
Muestra la corriente de corte durante la
secuencia de corte.

Consola para control de la corriente remota

Rueda para ajuste de AMPS
Ajusta la corriente del arco de corte desde
40 amps. a 200 amps. A los valores se los
toma de las Tablas de corte y dependen en el
espesor y tipo de metal que se está cortando.
