MODO DE OPERAR

7

2-2

HySpeed HT2000LHF

Manual de Instrucciones

Consola para gas

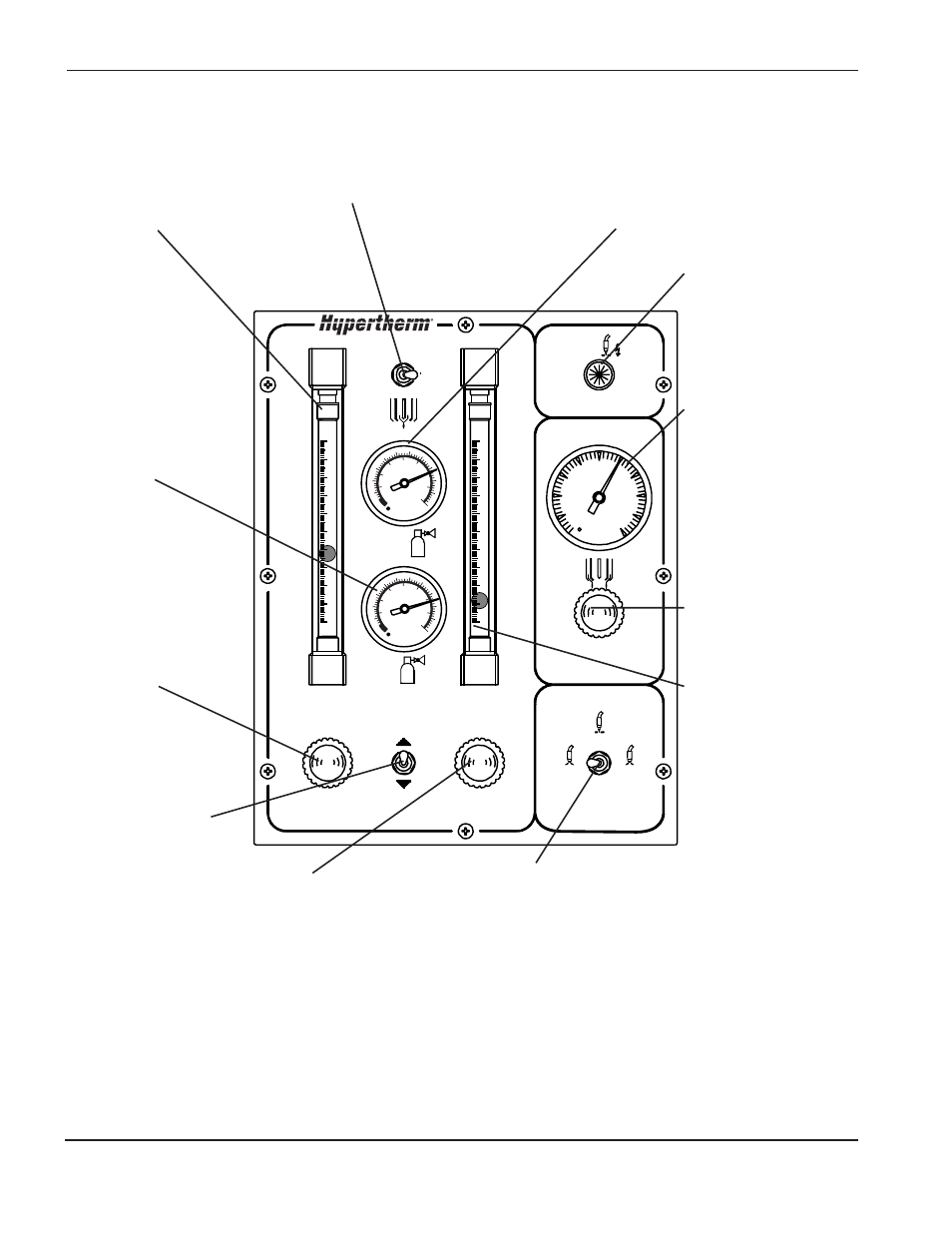

Figura 2-2

Consola para gases: Controles e indicadores del panel frontal

FM1
Indica el porcentaje del caudal de
nitrógeno o aire del gas plasma. Los
porcentajes están especificados en las
Tablas de corte.

PG2
Indica la presión de entrada
del plasma oxígeno. Las
presiones de entrada del gas
plasma se especifican en las
Tablas de corte.

MV2
Ajusta el porcentaje del caudal
de nitrógeno o aire del gas
plasma mientras está en el
modo “Test Preflow” (preflujo
de prueba). Los porcentajes
nominales adecuados de
preflujo de nitrógeno o aire
plasma se especifican en las
Tablas de corte.

MV4
Ajusta la presión del gas
protector en la antorcha.

PG3
Indica la presión del gas
protector en la antorcha.

LT1
Se ilumina cuando el contactor
principal cierra, indicando que
se suministra corriente
contínua a la antorcha.

MV1
Ajusta el porcentaje del caudal
de nitrógeno o aire del gas
plasma mientras está en el
modo “Test Cut Flow” (flujo
de corte de prueba). Los
porcentajes nominales
adecuados de preflujo de
oxígeno se especifican en las
Tablas de corte.

FM2
Indica el porcentaje del caudal
del gas plasma oxígeno.

MV3
Ajusta el porcentaje del flujo del gas
plasma oxígeno mientras está en el
modo de “Test Preflow” (preflujo).
Los porcentajes del flujo de preflujo
del gas plasma están especificados
en las Tablas de corte.

S2
Test de preflujo –
Esta posición de prueba se usa para
ajustar en el medidor el caudal del gas plasma en preflujo.
En esta posición el contactor no está activado, y no llega
corriente al electrodo, de modo que el arco no puede
iniciarse.

Test de marcha – Esta posición de prueba permite ajustar
en el medidor de flujo el caudal seleccionado de gas
plasma para condiciones de corte. En esta posición el
contactor no está activado, y no llega corriente al
electrodo, de modo que el arco no puede iniciarse.

Marcha – Esta posición activa el contactor y permite
iniciar el arco después de que se han ajustado los
caudales de gas en las posiciones precedentes.

Designaciones
FM1-FM2 – Flujómetros
LT1 – Luz indicadora
MV1-MV3 – Válvula a motor
PG1-PG3 – Medidores de presión
S1-S2 – Interruptor de palanca

S1
Selecciona el uso de nitrógeno, aire, u
oxígeno como gas de plasmacorte.

PG1
Indica la presión de entrada del plasma
nitrógeno o aire. Las presiones de entrada
del gas plasma se especifican en las
Tablas de corte.

PLASMA

N

2

/Air

O

2

SHIELD

N

2

/Air

psi

psi

psi

DC

N

2

/Air

O

2

O

2

PLASMA

Cut Flow

PreFlow

PreFlow

Run

10

9

8

7

6

5

4

3

2

1

0

10

9

8

7

6

5

4

3

2

1

0

Test

Preflow

Test

Cutflow

HySpeed

®

HT2000LHF

®
