4/13/98

HySpeed HT2000LHF

Manual de Instrucciones

2-1

Controles e indicadores del panel frontal

Indicadores de ESTADO antes de iniciar la operación de corte

Cuando se aplica poder desde el disyuntor principal de línea y antes de oprimir el botón de ENCENDIDO ON (I), el
indicador de flujo del refrigerante siempre se iluminará. Una vez que se oprime el botón de ENCENDIDO ON (I), y
se lo sostiene por unos pocos segundos, este indicador luminoso se estinguirá si el sistema está funcionando
apropiadamente.

Pueden encenderse otros diodos indicando condiciones de falla al activar el interruptor principal de línea y antes
de apoyar el botón de ENCENDIDO ON (I). Asegúrese de oprimir y sostener el botón POWER ON (l) (prendido en
la fuente de energía ) (en algunos casos hasta 1 minuto) para apagar todos los indicadores de estado. Si alguno
de estos indicadores luminosos se queda prendido, apague el sistema y haga correcciones al problema.

ENCENDIDO (I)
Interruptor/indicador
de botón
Activa la fuente de poder
y sus circuitos de control.
El indicador se enciende
cuando se ha
completado la activación
de energía
requerida.

Indicador luminoso del NIVEL DEL
REFRIGERANTE (Coolant level)
Al iluminarse, indica que el nivel del
refrigerante es inadecuado.

Indicador luminoso de TEMPERATURA DEL
REFRIGERANTE (Coolant Temp)
Al iluminarse, indica que la temperatura del
refrigerante del soplete es demasiado elevada
(más de 70°C).

Indicador luminoso del
GAS PLASMA
Al iluminarse, indica que
la presión del gas
plasma es incorrecta.

Indicador luminoso del GAS PROTECTOR/CAPUCHON (Shield gas/cap)
Al iluminarse, indica que o bien la presión del gas protector es incorrecta, o bien el
capuchón de retención no está bien colocado en el soplete.

Indicador luminoso del FLUJO DEL
REFRIGERANTE (Coolant Flow)
Al iluminarse, indica que el flujo del
refrigerante desde el soplete es inadecuado.

APAGADO (O)
Interruptor de botón
Apaga la fuente de
poder.

Indicador de CC (DC ON)
Enciende cuando el
contactor principal cierra,
indicando que hay
suministro de corriente
contínua al soplete.

INDICADOR LUMINOSO
(de bloqueo (Interlock)
extra. Este indicador
luminoso está siempre
apagado.

Indicador luminoso del
TRANSFORMADOR
Al iluminarse, indica que el
transformador principal de la
fuente de poder o uno de los
choppers está operando a una
temperatura superior al nivel
apropiado.

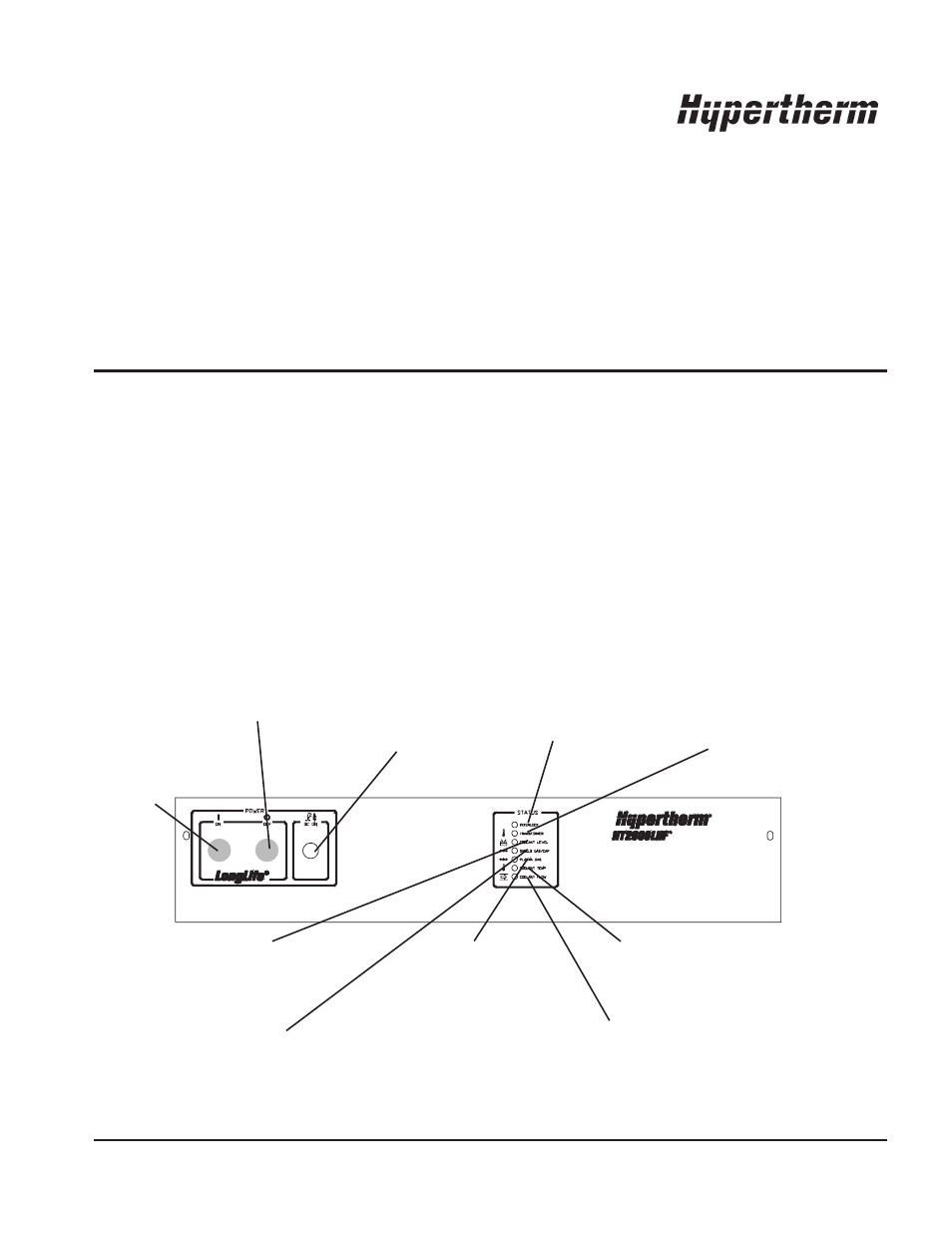

Figura 2-1

Fuente de energía HT2000LHF: Controles e indicadores del panel frontal

Sección 2

MODO DE OPERAR
