APENDICE A: CORTE Y RANURADO CON ARGÓN-HIDRÓGENO
8/4/98
a-4 HySpeed HT2000LHF Manual de Instrucciones
4. Conecte el conectador con rosca a la
izquierda (ante horaria) 015049 a la
manguera de gas plasma de la antorcha.
5. Junte un extremo del cable de la antorcha
de gas plasma de argón-hidrógeno a la
conexión de cables de la antorcha de gas
plasma ubicada al frente del múltiple de
argón-hidrógeno (Fig. a-4)
6. Junte el otro extremo del cable de la
antorcha de gas plasma de argón-
hidrógeno al conectador 015049.

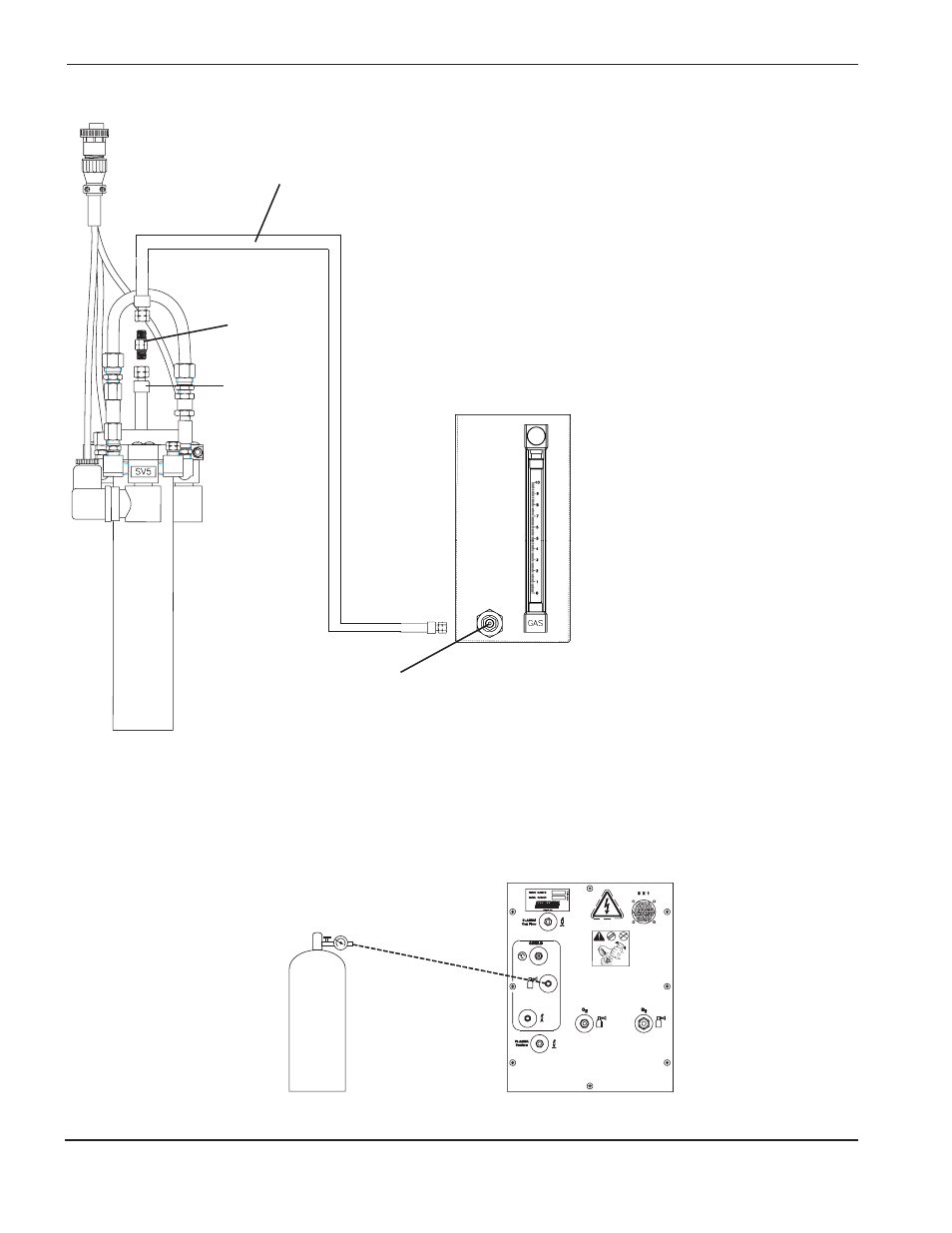

Figura a-4 Convirtiendo la antorcha HT2000LHF para corte con argón-hidrógeno – 2 de 2
Suministro de nitrógeno a consola de gases
Conecte la alimentación de nitrógeno a la conección del gas protector en la parte posterior de la consola (Fig. a-5)
Figura a-5 Suministro de hidrógeno a la consola de gases
Conexión para
manguera de antorcha
para gas plasma
Conector
015049
Manguera del
gas plasma
de la antorcha
Cable de la antorcha de gas
plasma de argón-hidrógeno
Ni
trogen
2WRENCHES
Azote
