MODO DE OPERAR

7

2-8

HySpeed HT2000LHF

Manual de Instrucciones

Active los gases

4. Coloque el interruptor de palanca S2 de la consola de gases en posición Marcha (Run)

5. Coloque el interruptor de palanca S1 en N

2

/ Air (para gas plasma con nitrógeno o aire), o en O

2

(para gas

plasma con oxígeno).

6. Abra el suministro de los gases requeridos.

Nótese:

Véase las tablas de corte para fijar las presiones de entrada del gas plasma y el gas
protector.

Encienda la fuente de poder y ajuste el voltaje/ corriente

7. Encienda el interruptor principal. Ver Indicadores de ESTADO antes de iniciar la operación de corte en esta

sección.

8. Encienda la fuente de poder HT2000LHF presionando el botón de encendido (PB1) (POWER ON, 1) de la

fuente. Asegúrese de que esté la luz verde de encendido. Sostenga PB1 oprimido hasta que todos los
indicadores de estado se apaguen. Si la luz verde de encendido de la fuente no enciende, verifique las
instrucciones de instalación en el manual.

9. Fije el voltaje y la corriente desde la consola digital remota de voltaje y corriente, o desde la interface de

computadora de la máquina. Seleccione la corriente de arco y el voltaje del arco de las tablas de corte para el
tipo y espesor del metal a cortarse.

Ajuste el preflujo de gases

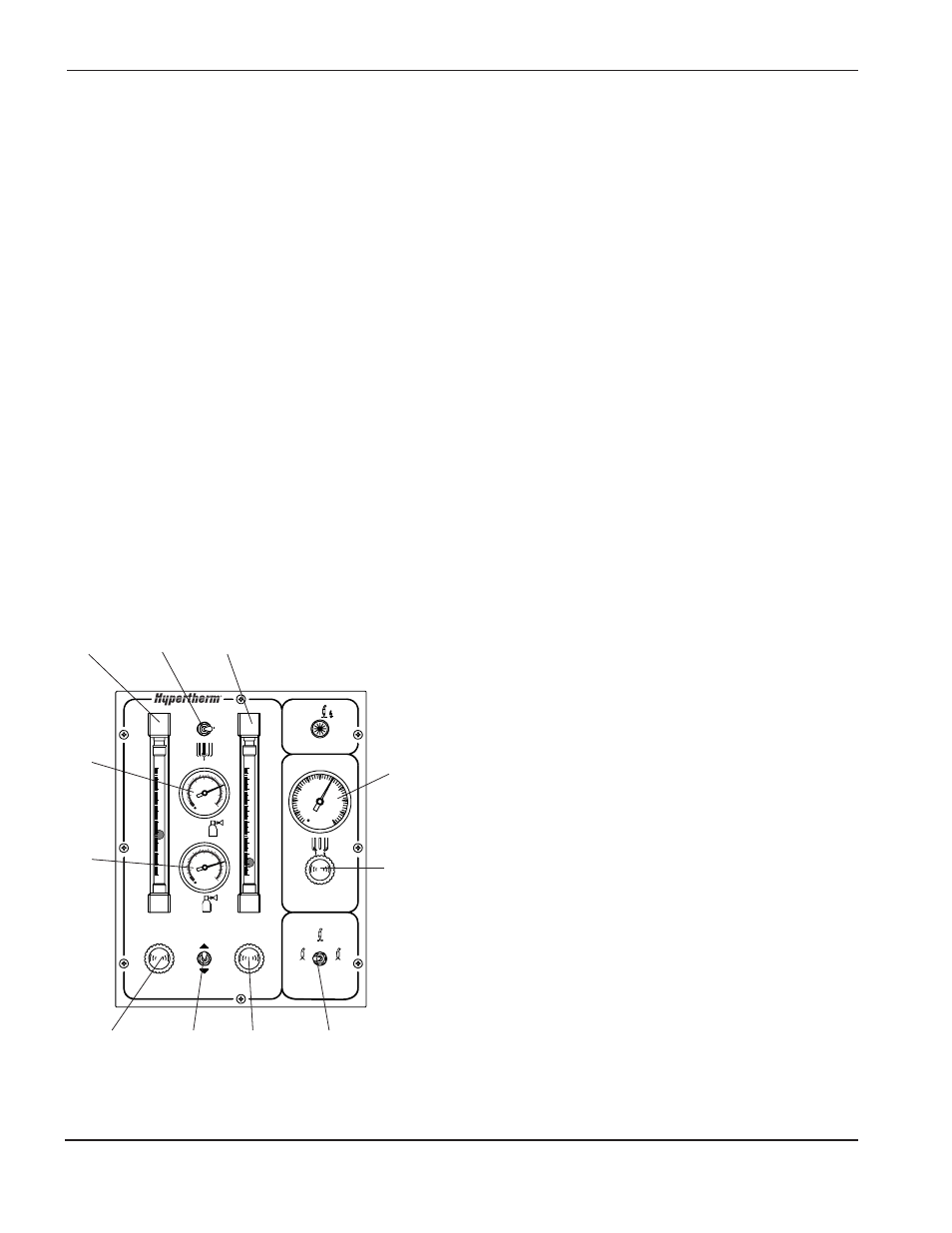

10. Para “Test Preflow”, fije S2 en la consola de gas.

Verifique la presión de entrada del gas plasma leyendo
medidores de presión de plasma (PG1, PG2) en la
consola de gas. Refiérase a las Tablas de corte para la
fijación apropiada de la presión.

11. Vea los medidores de flujo para oxígeno (FM2) y para

nitrógeno/ aire (FM1) y ajuste el porcentaje de caudal de
gas plasma en preflujo de acuerdo a las Tablas de corte,
girando las perillas de los respectivos medidores de flujo
para oxígeno (MV3) y/o nitrógeno-aire (MV2).

12. Mire el medidor de presión de gas (PG3) en la consola

de gas, y fije para conformarse con las especificaciones
de la Tabla de corte dando vuelta a la válvula medidora
del gas protector (MV4).

Nótese:

Si ha cambiado partes consumibles, o
si la fuente de energía ha estado
apagada por más de una hora, purgue
las mangueras de gas dejando el
sistema en Test Preflow (preflujo de
prueba) por un minuto.

PLASMA

N

2

/Air

O

2

SHIELD

N

2

/Air

psi

psi

psi

DC

N

2

/Air

O

2

O

2

PLASMA

Cut Flow

PreFlow

PreFlow

Run

10

9

8

7

6

5

4

3

2

1

0

10

9

8

7

6

5

4

3

2

1

0

Test

Preflow

Test

Cutflow

HySpeed

®

HT2000LHF

®

FM1

PG1

PG2

PG3

MV4

S1

FM2

MV2

MV1

MV3

S2
