APENDICE A: CORTE Y RANURADO CON ARGÓN-HIDRÓGENO

10/12/98

a-2

HySpeed HT2000LHF

Manual de Instrucciones

Cable de argón-hidrógeno – Múltiple de argón-hidrógeno a fuente de energía

1. Conecte el extremo con receptáculo del cable de argón-hidrógeno al punto de conexión de cable en el

múltiple de argón-hidrógeno (Fig. a-2).

2. Conecte el otro extremo del cable a TB4 (la placa de conexiones más pequeña en el interior del panel

posterior de la fuente de energía). Acople los hilos 102, 103, 13 y 14 a los hilos ya conectados a la placa.
Conecte los dos cables blindados a los puntos marcados con PE (protección tierra).

Alimentación de argón-hidrógeno al múltiple de argón-hidrógeno

1. Conecte uno de los extremos de la manguera de alimentación al tanque o regulador de alimentación

argón -hidrógeno y conecte el otro extremo a la conexión de la manguera de alimentación de argón-
hidrógeno en el múltiple. (Fig. a-2)

HT2000LHF

14X1

TB4

Color

Señal

1

13

Rojo

PS1/Plasma

2

14

Negro

PS1/Plasma

12

blindado

protección

3

102

Verde

SV5/Plasma apagado

4

103

Negro

SV5/Plasma apagado

9

blindado

protección

No. de pieza

Largo

023660

15 ft (4,5 m)

023661

25 ft (7,6 m)

023662

50 ft (15 m)

023663

75 ft (23 m)

023554

100 ft (30,5 m)

023665

150 ft (46 m)

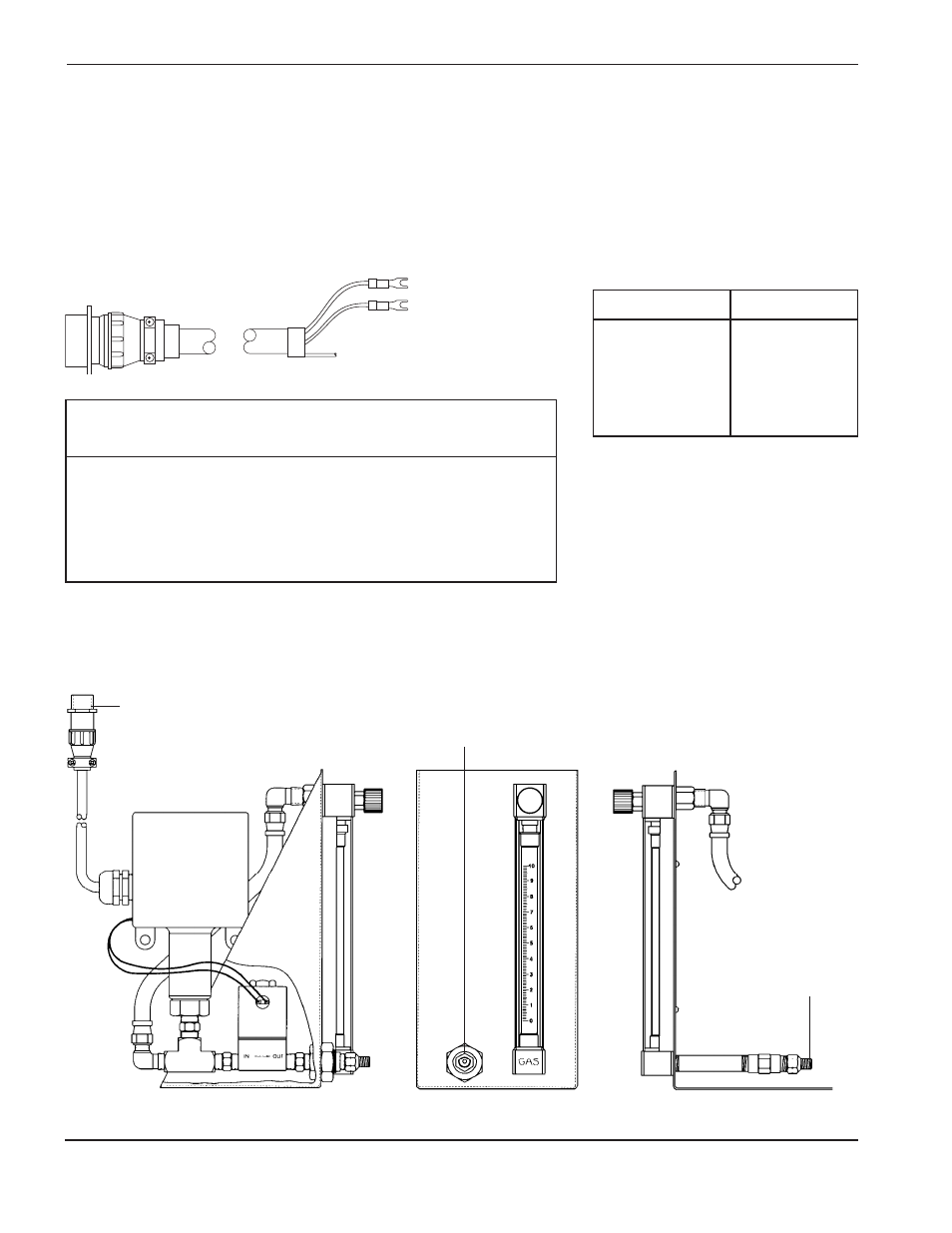

Figura a-2

Puntos de conexión del múltiple de argón-hidrógeno

14X1

13

14

etc.
