Disposizione dei
pin per moduli so-
lari collegati a ter-
ra
Per i moduli solari collegati a terra, ai morsetti protetti (A) devono essere collegati solo i
poli non collegati a terra delle stringhe di moduli solari.
Esempio di dispo-
sizione dei pin
per moduli solari
collegati a terra
Disposizione per messa a terra dei moduli solari sul
polo negativo
Disposizione per messa a terra dei moduli solari sul
polo positivo

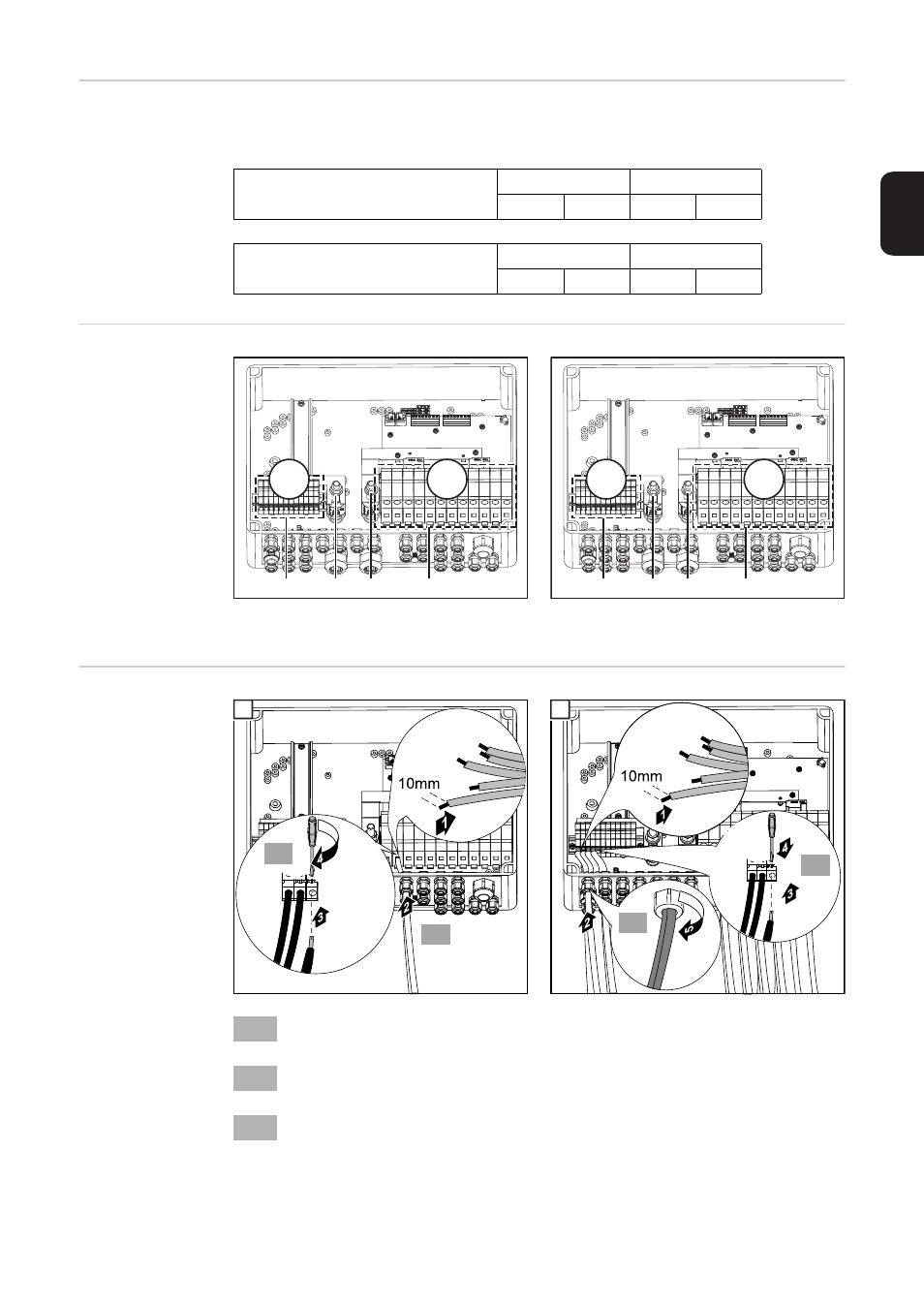

Collegamento
delle stringhe di
moduli solari a
Fronius String
Control 100/12
Messa a terra negativa dei moduli so-
lari
CC-
CC+
B (in)
B‘ (out)
A‘ (out)
A (in)
Messa a terra positiva dei moduli so-
lari
CC+
CC-
B (in)
B‘ (out)
A‘ (out)
A (in)
-
+
(
B
)
(
A
)
(
B‘
) (
A‘
)
(
B
)
(
A
)
+
-
(
B‘
) (
A‘
)
(B)
(A)
1
(A)
(C)
2
(A)
Coppia di serraggio: 2,0 Nm
(B)
Coppia di serraggio: 1,5 Nm
(C)
Coppia di serraggio: 2,0 Nm
