31
FR
Raccorder le câ-
ble de communi-
cation de
données à plu-
sieurs conduc-
teurs au Fronius
String Control
100/12 En cas d'emploi de câbles de communication de données à plusieurs conducteurs d'un
diamètre jusqu'à 6 mm maxi, les deux câbles sont passés, comme le câble RJ 45, par l'in-
sert en caoutchouc et l'ouverture prévue à cet effet.

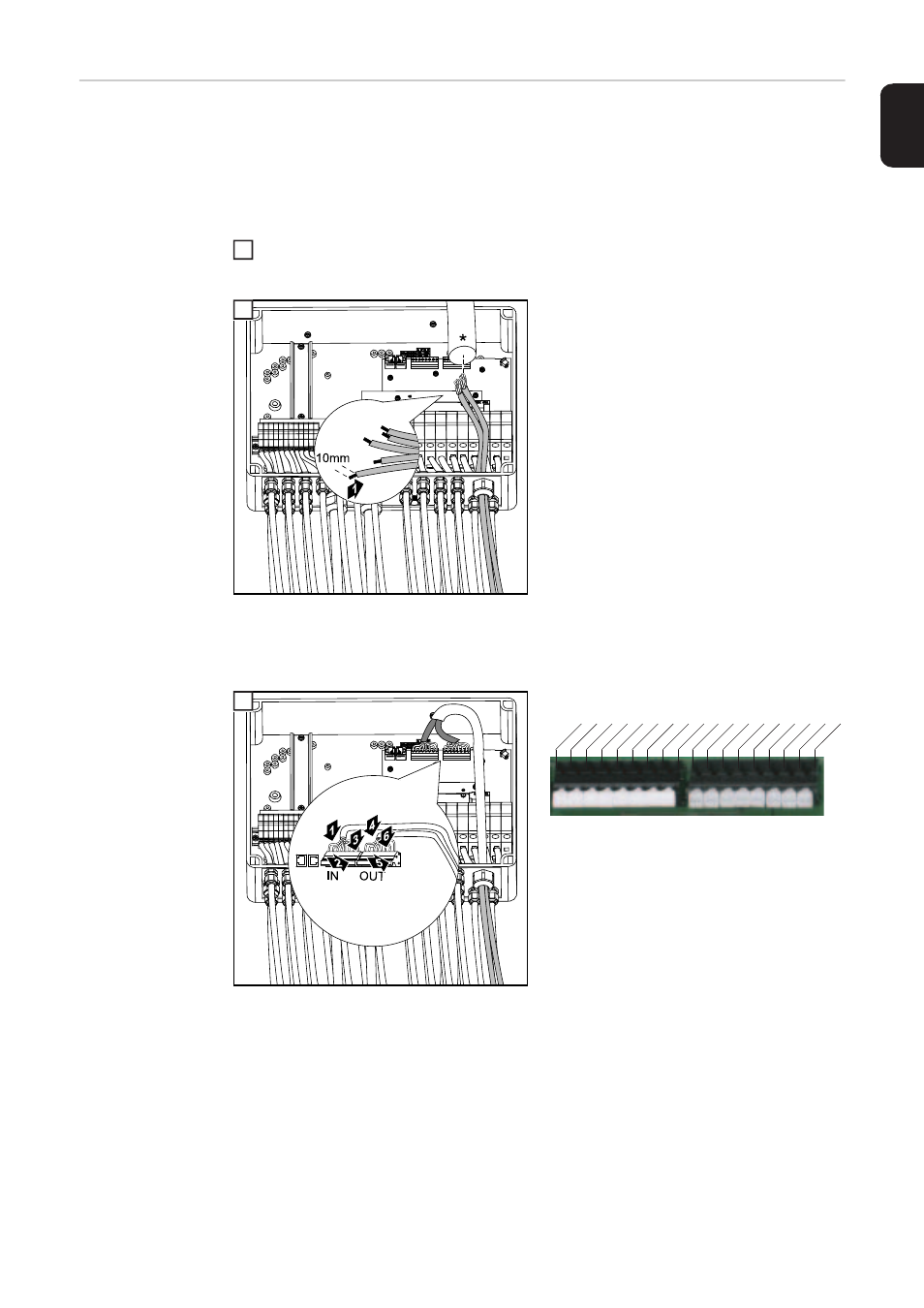

Les étapes de travail suivantes s'appliquent aux câbles de communication de données
d'un diamètre de 6 mm maxi.
Dénuder le câble de communication de données sur une longueur d'environ 50 - 70
mm
* Gaine en silicone Ø 25 x 510 mm
IMPORTANT ! Lors du raccordement des brins aux bornes, l'affectation des différents
brins doit être connue !
1
2
Affectation des bornes de raccordement :
3
IN OUT
+12 VGNDTX-
RX-RX+TX+GND
+12 V +12 VGND
RX-TX-TX+ RX+GND
+12 V
