20
Raccorder les chaînes de module solaire au Fronius
String Control 100/12
Sécurité
Remarques relati-
ves au raccorde-
ment des chaînes
de module solaire
au Fronius String
Control 100/12

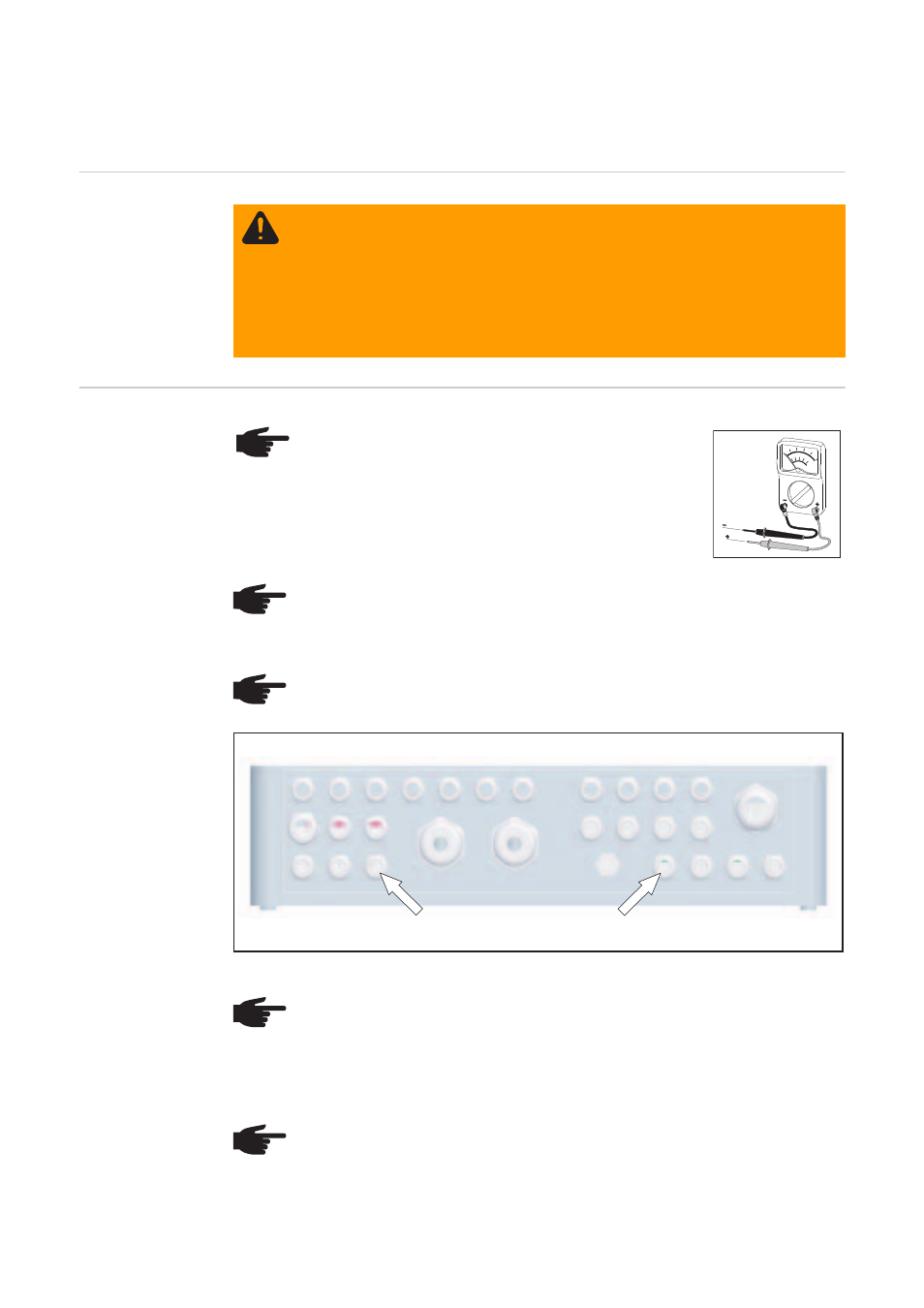

Ordre recommandé pour l'introduction et le raccordement des câbles DC
AVERTISSEMENT ! Une décharge électrique peut être mortelle. Danger en rai-
son de la tension DC des modules solaires.
-
Avant tous travaux de raccordement, veiller à ce que le côté entrée et le côté
sortie en amont de l'appareil soient hors tension !
- Toutes les opérations de raccordement doivent être effectuées exclusive-
ment par des installateurs agréés !
- Respectez les consignes de sécurité figurant dans les Instructions de servi-
ce.
REMARQUE! Ne raccorder aux bornes de raccordement
pour câbles DC 'IN' ainsi qu'aux bornes de raccordement
avec porte-fusibles pour câbles DC 'IN', que les câbles
DC correspondants de même polarité.
REMARQUE! Afin de garantir un raccordement sans problème des câbles DC
aux bornes de raccordement, respecter une longueur minimale de 330 mm pour
les câbles DC (mesurée à partir du bord inférieur intérieur du Fronius String
Control 100/12).
REMARQUE! Respecter l'ordre suivant lors de l'introduction et du raccordement
des câbles DC : de bas en haut et de l'intérieur vers l'extérieur.
REMARQUE! En cas de raccordement de moins de 12 chaînes de module solai-
re, il est recommandé, dans la mesure du possible, de répartir uniformément les
câbles DC sur les canaux de mesure.
P. ex. : raccorder 8 chaînes de module solaire de manière à raccorder 4 câbles
DC par canal de mesure. Si possible laisser quelques bornes libres entre les câ-
bles DC.
REMARQUE! Lors du raccordement de modules solaires avec des tolérances de
puissance différentes, il est recommandé, dans la mesure du possible, de répartir
la puissance sur les canaux de mesure.
1 2 3
4 5
6 7 8 9 10 11 12
1 2 3 4
5 6 7 8
9 10 11 12
