Descripción del aparato
Seguridad
Descripción del
aparato, caja

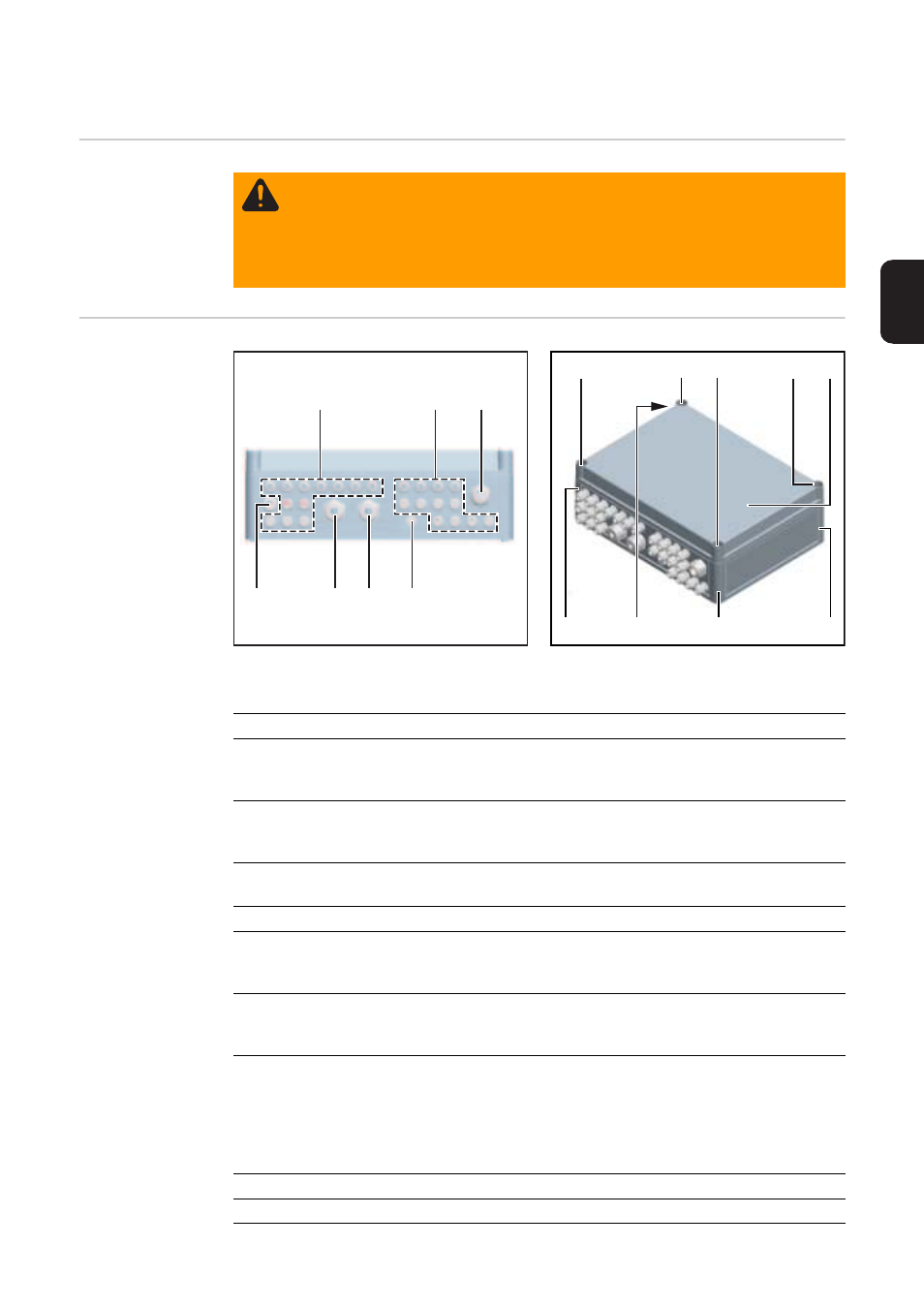

Fronius String Control 100/12: vista delantera
Fronius String Control 100/12: vista inclinada desde
arriba
¡ADVERTENCIA! El manejo incorrecto puede causar graves daños personales
y materiales. No se deben utilizar las funciones descritas antes de haber leído y
comprendido, en su totalidad, los siguientes documentos:
-
Este manual de instrucciones.
-
Todos los manuales de instrucciones de los componentes del sistema, en
particular, las indicaciones de seguridad.
(1)
(2)
(3)
(5)
(6)
(7)
(4)
(8)
(12)
(11)
(10)
(9)
(16)
(15)
(14)
(13)
Pos.
Designación
(1)
Entrada de cables para prensaestopas métricos M16
(para cables DC "IN")
Diámetro de cable 3 - 7 mm
(2)
Entrada de cables para prensaestopas métricos M16
(para cables DC "IN")
Diámetro de cable 3 - 7 mm
(3)
Entrada de cables para prensaestopas métrico M25
(para cables de comunicación de datos)
(4)
Membrana de compensación de presión
(5)
Entrada de cables para prensaestopas métrico M32
(para cables DC "OUT")
Diámetro de cable 11 - 21 mm
(6)
Entrada de cables para prensaestopas métrico M32
(para cables DC "OUT")
Diámetro de cable 11 - 21 mm
(7)
Entrada de cables para prensaestopas métrico M20
(para el cable de puesta a tierra)
Diámetro de cable 8 - 13 mm
Solo se requiere en caso de utilización opcional de una protección contra sobre-
tensiones.
(8)
Tornillo de tapa
(9)
Tornillo de tapa
