35
FR

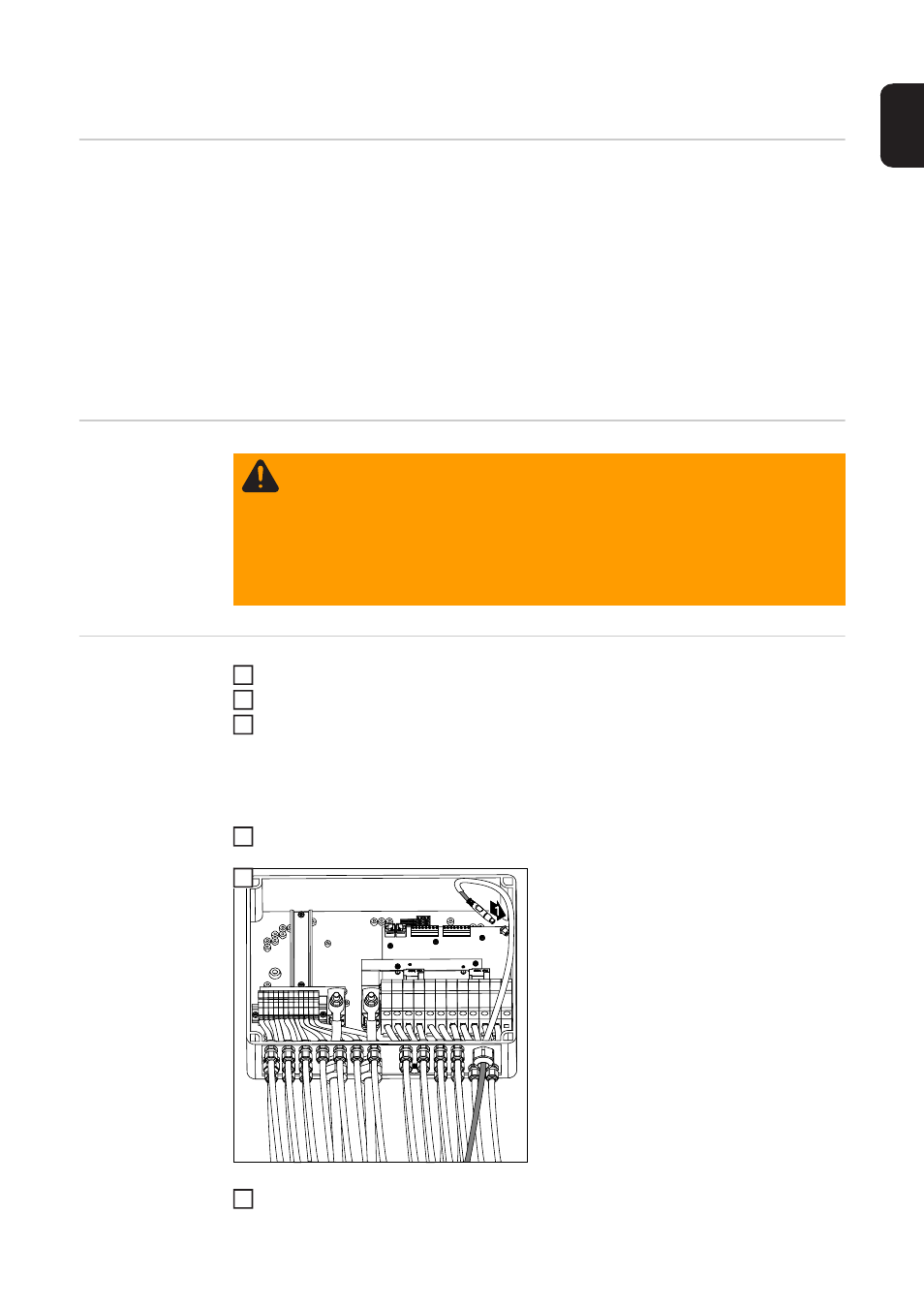

Raccorder l'alimentation en énergie externe
Généralités L'alimentation en énergie du Fronius String Control 100/12 s'effectue via le Solar Net.
En liaison avec des composants supplémentaires DATCOM ou lorsque la longueur du câ-
ble de communication de données dépasse 100 m, l'alimentation en énergie via le Solar
Net n'est plus suffisante. Dans ce cas, il est prévu un bloc d'alimentation externe.
Pour des raisons d'accessibilité, Fronius recommande, dans la mesure du possible, de
raccorder le bloc d'alimentation externe à un autre composant DATCOM plutôt qu'au Fro-
nius String Control 100/12.
Cependant, s'il n'existe pas de possibilité de raccordement plus simple, l'instruction de tra-
vail suivante décrit le raccordement du bloc d'alimentation externe au Fronius String
Control 100/12.
Sécurité
Raccorder l'ali-
mentation en
énergie externe Desserrer le raccord vissé métrique pour le câble de communication de données
Retirer l'insert en caoutchouc
Introduire le câble de bloc de communication dans le Fronius String Control 100/12
IMPORTANT ! Comme le câble de communication de données, le câble de bloc d'alimen-
tation doit passer par une gaine en silicone.
Insérer le câble de bloc d'alimentation dans la gaine en silicone
* Gaine en silicone Ø 14 x 420 mm
Si aucune ouverture n'est disponible, découper un évidement supplémentaire dans
l'insert en caoutchouc pour le câble de bloc d'alimentation
AVERTISSEMENT ! Une décharge électrique peut être mortelle. Danger en rai-
son de la tension DC des modules solaires.
-
Avant tous travaux de raccordement, veiller à ce que le côté entrée et le côté
sortie en amont de l'appareil soient hors tension !
- Toutes les opérations de raccordement doivent être effectuées exclusive-
ment par des installateurs agréés !
- Respectez les consignes de sécurité figurant dans les Instructions de servi-
ce.
1
2
3
4
5
6
