156
Συναρμολόγηση των βιδωτών συνδέσεων με μετρι-
κό σπείρωμα στο Fronius String Control 100/12
Γενικά στοιχεία - Τοποθετήστε τις βιδωτές συνδέσεις με μετρικό σπείρωμα σύμφωνα με τον αριθμό των
διαθέσιμων φ/β αλυσίδων, και στις κενές θέσεις τοποθετήστε τυφλές βιδωτές συνδέ-
σεις.
- Κατά την τοποθέτηση των βιδωτών συνδέσεων με μετρικό σπείρωμα προσέξτε τη σω-
στή σειρά:
από κάτω προς τα πάνω και από αριστερά προς τα δεξιά.
- Σφίξτε τις βιδωτές συνδέσεις με μετρικό σπείρωμα και τις τυφλές βιδωτές συνδέσεις
ανάλογα με το μέγεθός τους με την αναφερόμενη ροπή σύσφιξης.

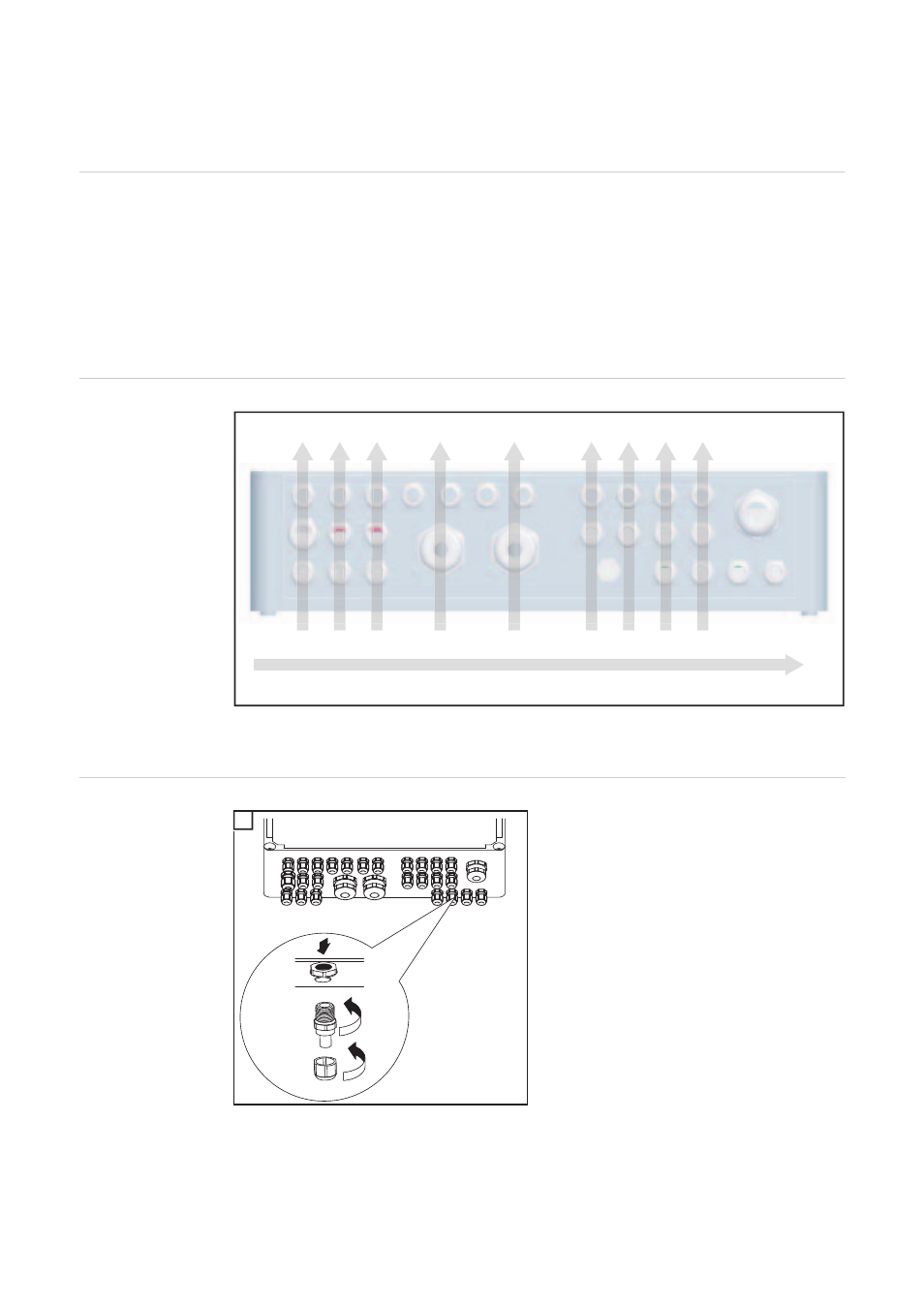

Προτεινόμενη
σειρά τοποθέτη-
σης των βιδωτών
συνδέσεων με με-
τρικό σπείρωμα
* μόνο όταν υπάρχει προαιρετική προστασία από υπέρταση ως έξοδος για το καλώ-
διο γείωσης
Συναρμολόγηση
των βιδωτών
συνδέσεων με με-
τρικό σπείρωμα
στο Fronius
String Control
100/12
(1) Κόντρα παξιμάδι
(2) Βιδωτή σύνδεση
(3) Ανακουφιστικό καταπόνησης
M16
M32 M32
M20 *
M25
M16 M16
M16
M16
M16
1
2
3
4
5
6
7
8
9
10
11 12
13
14 15
16
17
18
19
20 1
2
3
M
4
5
6
6
7
8
9
M3
10
1
M3
13
1
16
17
18
19
20
21
22
23
24
25
26 27
28
1
2
3
(1)
(2)
(3)
1
