30

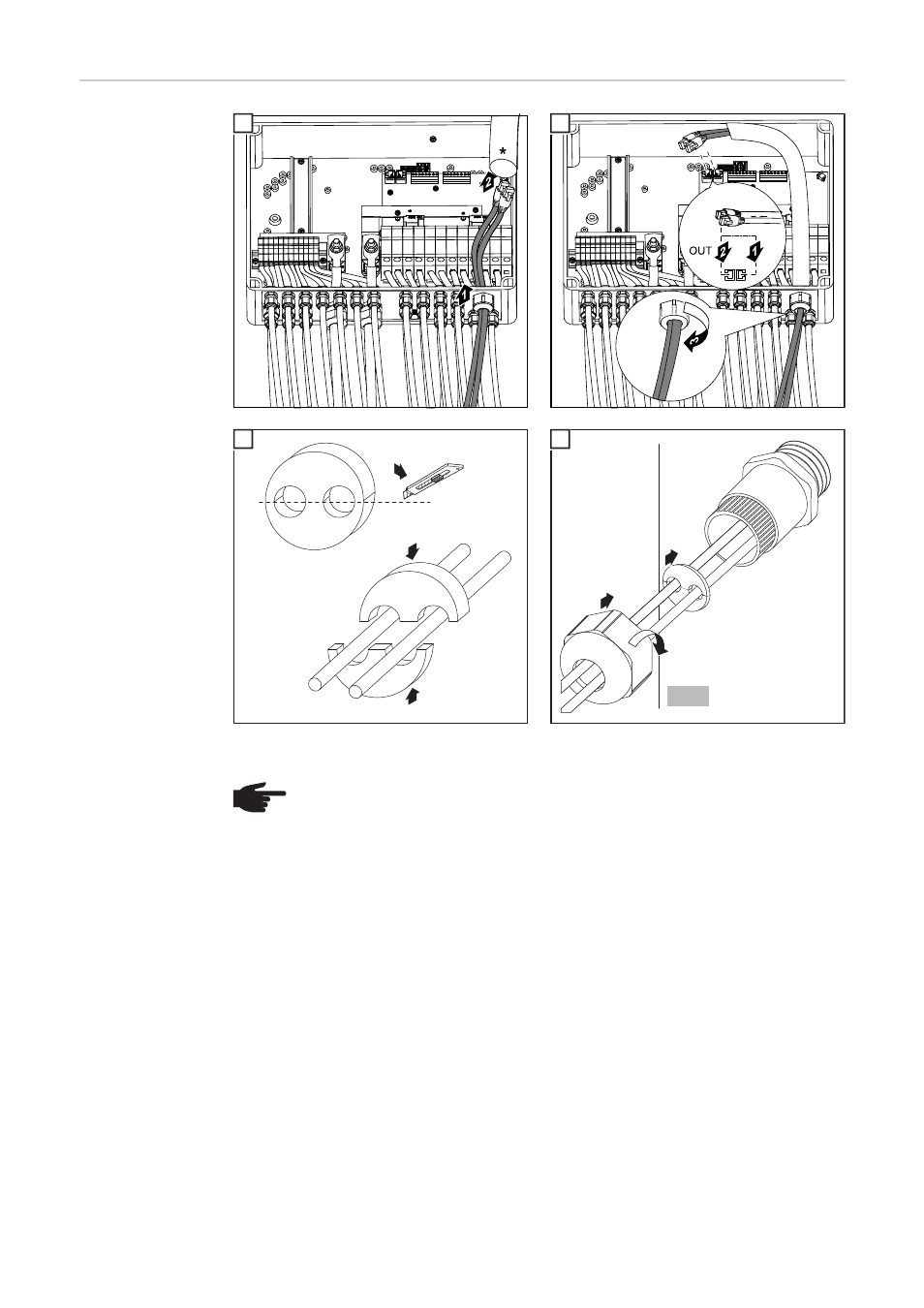

Raccorder le câ-
ble de communi-
cation de
données RJ 45 au
Fronius String
Control 100/12
* Gaine en silicone Ø 25 x 510 mm
1 2
1
3
2
DA
TCOM IN
DA
TCOM OUT
3
5 Nm
2
1
3
4
REMARQUE! Procédure à suivre, lorsqu'un seul câble de communication de
données est raccordé au Fronius String Control 100/12 (p. ex. lorsque le Fronius
String Control 100/12 est le dernier composant dans un Solar Net) :
-
brancher la prise de raccordement au connecteur RJ 45 libre ; la prise de rac-
cordement est comprise dans la livraison de chaque Fronius Datalogger.
- insérer le goujon en plastique (compris dans la livraison du Fronius String
Control 100/12) dans l'ouverture libre de l'insert en caoutchouc.
