161
EL

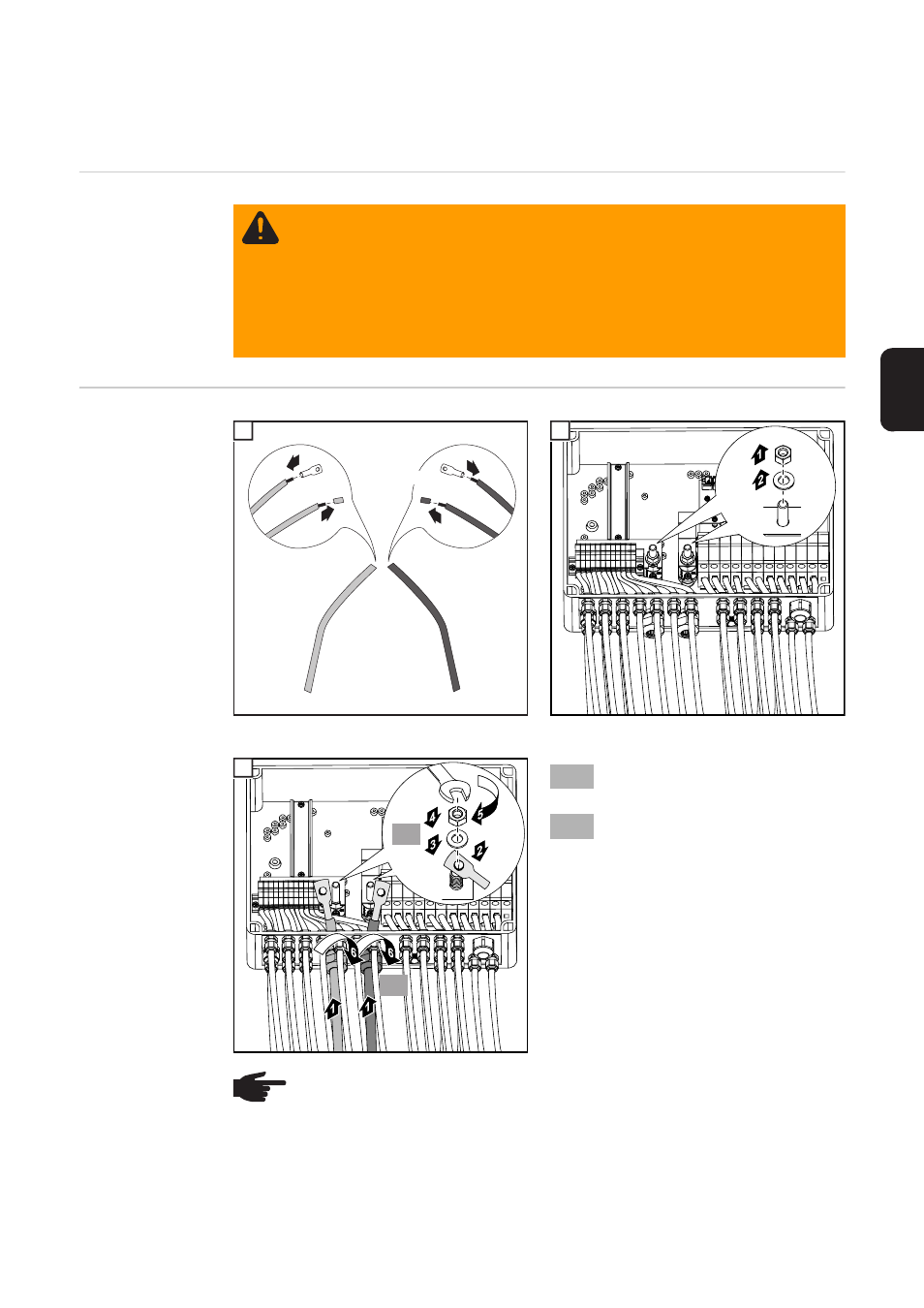

Σύνδεση του Fronius String Control 100/12 με το με-
τατροπέα
Ασφάλεια
Προετοιμασία
Καλώδια DC "ΟUΤ"
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Κίνδυνος θανάτου από ηλεκτροπληξία. Κίνδυνος λόγω τά-
σης συνεχούς ρεύματος των φ/β πλαισίων.
-
Πριν από οποιαδήποτε εργασία σύνδεσης, φροντίστε οι πλευρές εισόδου και
εξόδου μπροστά από τη συσκευή να μην φέρουν τάση!
- Όλες γενικά οι εργασίες σύνδεσης πρέπει να διεξάγονται μόνο από ηλεκτρο-
λόγους με σχετική επαγγελματική άδεια!
- Λάβετε υπόψη σας τις προδιαγραφές ασφάλειας που περιέχονται σε αυτές
τις οδηγίες χειρισμού.
1
2
M12
3
4
M12 M12
1 2
(A)
(B)
3
(A) Ροπή σύσφιξης 28 Nm
(B) Ροπή σύσφιξης 6 Nm
ΥΠΟ∆ΕΙΞΗ! Επισημάνετε τα καλώδια DC "OUT" σύμφωνα με την προβλεπόμε-
νη πολικότητά τους.
