Relier le Fronius String Control 100/12 à l'onduleur
Sécurité
Préparation
Câble DC 'OUT'
Relier le Fronius
String Control
100/12 à l'ondu-
leur Raccorder le câble DC 'OUT' à l'onduleur conformément aux Instructions de service
relatives à l'onduleur.
AVERTISSEMENT ! Une décharge électrique peut être mortelle. Danger en rai-
son de la tension DC des modules solaires.
-
Avant tous travaux de raccordement, veiller à ce que le côté entrée et le côté
sortie en amont de l'appareil soient hors tension !
- Toutes les opérations de raccordement doivent être effectuées exclusive-
ment par des installateurs agréés !
- Respectez les consignes de sécurité figurant dans les Instructions de servi-
ce.
1
2
M12
3
4
M12 M12

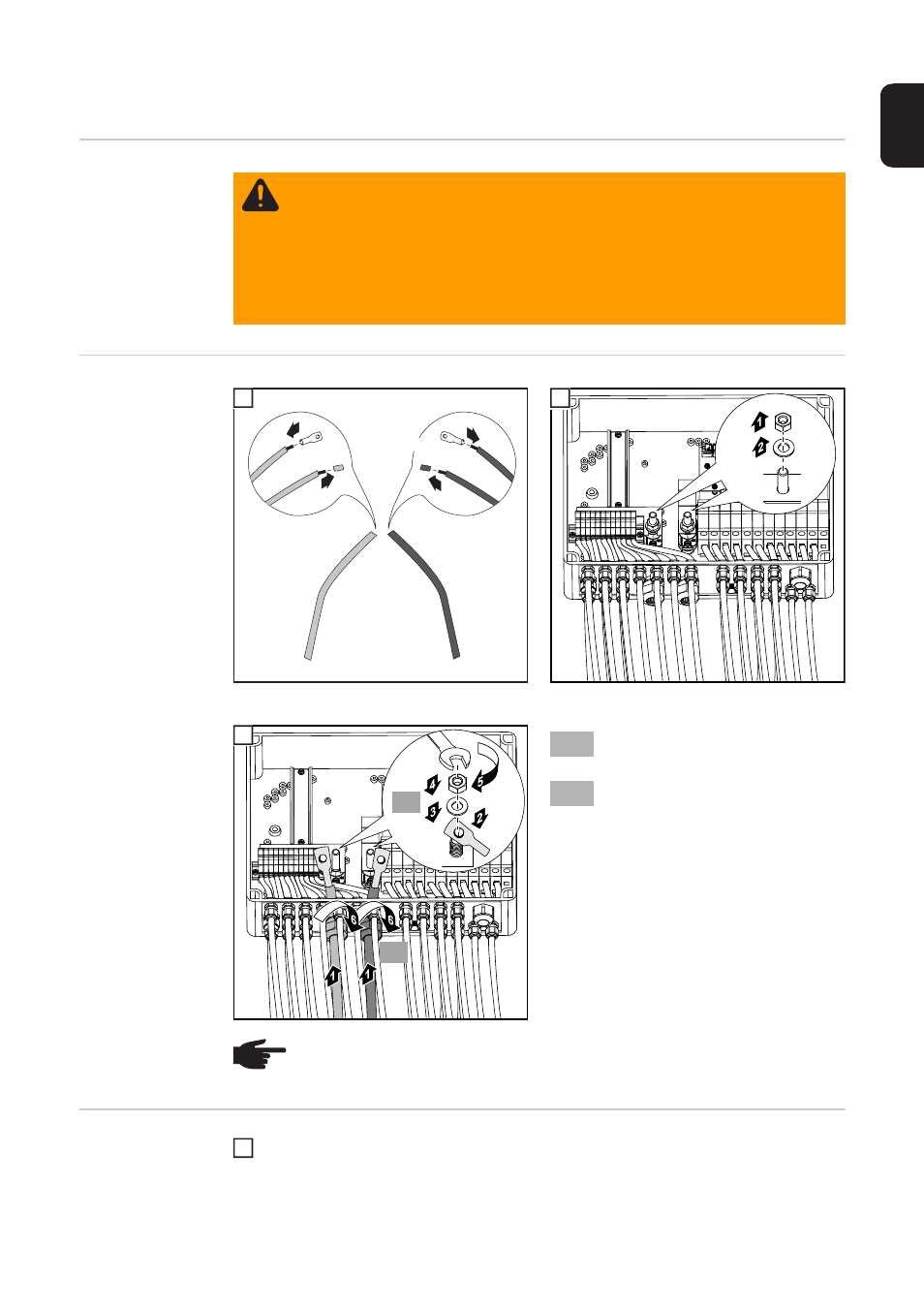

1 2
(A)
(B)
3
(A) Couple de serrage 28 Nm
(B) Couple de serrage 6 Nm
REMARQUE! Identifier les câbles DC 'OUT' en fonction de leur polarité prévue.
