Hoja de instrucciones
6
KIT PARA PARTIDO RÁPIDO (N/P 75896-00)
Artículo N/P Descripción Cant.
1 12177
RESORTE, DE COMPRESIÓN
PARA SERVICIO PESADO
1
2 14048-00
ABRAZADERA, RECUBIERTA
9/16 pulg.
1*
3 15001
PERNO, CABEZA HEX. 1/4 X
3/4 GR 5 ZP
2
4 15030 ARANDELA, 1/4 PLANA ZP 1
5 15140
PERNO, CABEZA HEX. 5/16 X
2 GR 5 ZP
1
6 15209 ARANDELA, nº 8 SAE 1*
7 15219
PERNO, CABEZA HEX. 5/16 X
1 GR 5 NC ZP
1
8 15250 ARANDELA, 5/16 PLANA ZP 5
9 15355
TUERCA, 1/4 NE CUB.NYLON
ZP
2
10 15356
TUERCA, 5/16 NE CUB.
NYLON ZP
2
11 15680-00
TORNILLO, nº 8-32 X 3/16
KNR CUP PT
1*
12. 36088-00
CABLE, REGULADOR
PARTIDOR DE TRONCOS
1*
13. 36096-00
PERNO, CABEZA HEX.
AUTORROSC. 3/8 X 3/4 ZP
4
14 36387-00
RESORTE, EXTENSIÓN 1/2 X
2,00 X 0,075
1
15 75815-12 LÁMINA, PALANCA INFERIOR 1
16 75843-12 MONTAJE, ESCUADRA 1
17 75844-12 PIEZA SOLDADA, PALANCA 1
18 75849-12
PLACA, DESLIZAMIENTO
PARTIDO RÁPIDO
1
19 75851-12
INTERMEDIARIO, DE 1/2 X
CALIBRE 14 X 0,36
1
20 75890-12 ESCUADRA, DESLIZAMIENTO 1
21 75891-12
INTERMEDIARIO, DE 1/2 X
CALIBRE 14 X 0,43
1
22 75925-12 CANAL, MANIJA 1
23 76015-35
CANAL, MONTAJE PARTIDO
RÁPIDO
1
24 77218-12
PLACA, CUÑA INFERIOR
FUNDIDA
1
17320
CORREA, 11 PULG. NEGRA
FIJACIÓN (NO ILUSTRADA)
1*

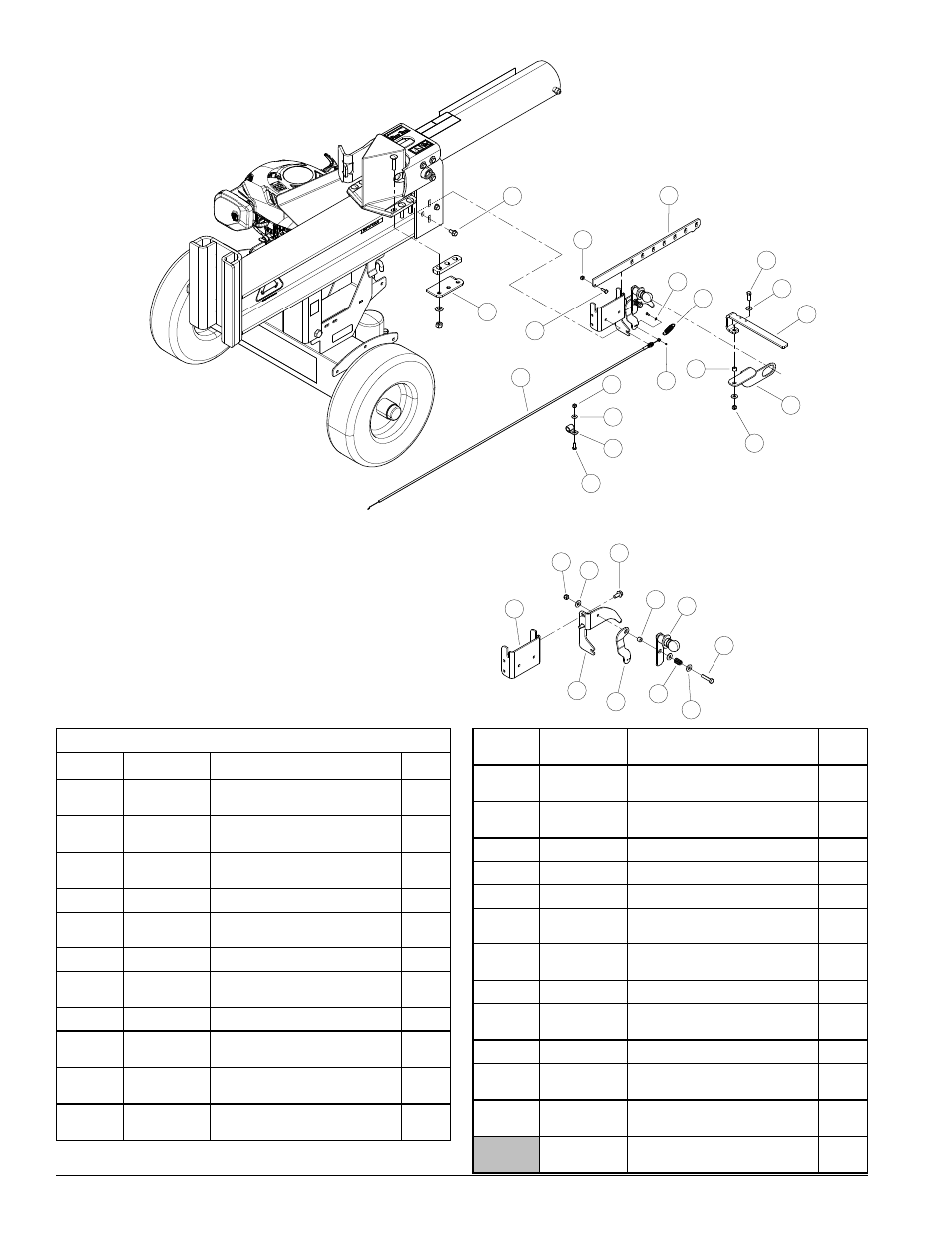

DIAGRAMA DE PARTES DEL KIT
PARA PARTIDO RÁPIDO
*Los artículos 2, 6, 11 y 12 no se usan en la aplicación en
los modelos de partidores de troncos con motores Subaru
EA190V.
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
13
10 8
8
3
