Hoja de instrucciones 5
22. Enganche el resorte entre la lámina inferior de la
palanca y la escuadra de montaje. En el kit de partido
rápido es posible que sea necesario un ajuste para
lograr regulación en las velocidades mínima y máxima.
Haga ajustes en los puntos (A) y (B) para obtener
los ajustes deseados de RPM. Asegúrese de que el
tornillo en el punto (B) no esté ajustado por demás
hasta el punto de que el tope del cable ya no gire.

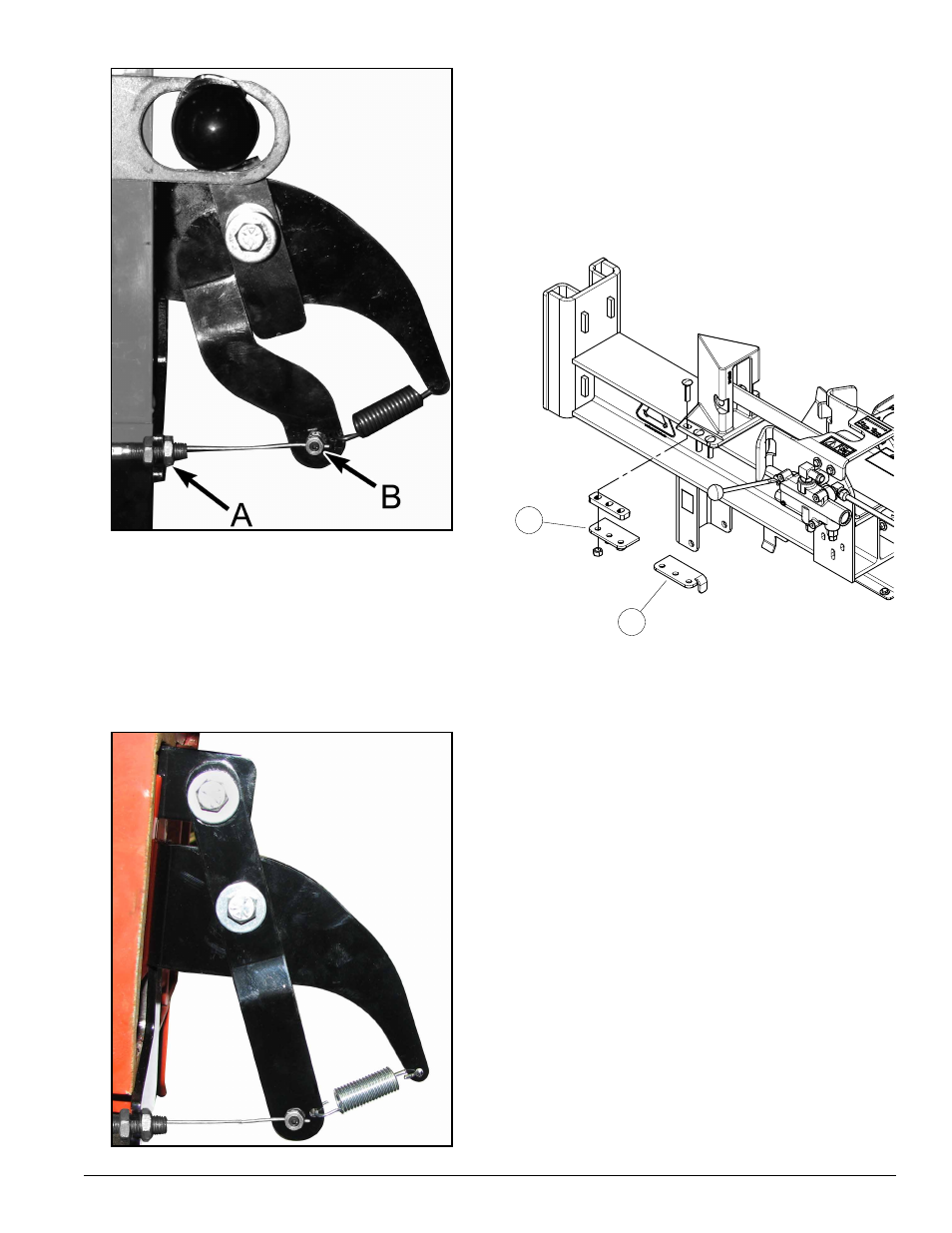

Figura 19. Partido rápido
Figura 20. Reducción de regulación
Figura 21. Instalación de la nueva placa
de cuña inferior fundida (B)
OPERACIÓN
PARTIDO RÁPIDO
1. Establezca el punto hasta el cual el bloque regrese
jalando de la pelota hacia afuera y ajustando la placa
de deslizamiento.
2. Mueva la manija para partir el tronco.
3. Después de partir el tronco, empuje la manija hacia
atrás y suéltela. El bloque volverá al punto establecido y
luego se detendrá. El motor automáticamente reducirá
la regulación
REDUCCIÓN DE REGULACIÓN
1. Mueva la manija para partir el tronco.
2. Después de partir el tronco, empuje la manija hacia
atrás y suéltela. El bloque volverá a la ubicación
original y luego se detendrá. El motor automáticamente
reducirá la regulación.
23. Retire la placa de cuña inferior existente (A) como
se muestra en la Figura 21, retirando las tuercas y
arandelas de 1/2 (13 mm) de los tres pernos de 1/2
x 1-3/4 pulg.(13 mm x 44 mm) que la aseguran a la
cuña.
24. Instale la nueva placa de cuña inferior (B) provista con
el kit de partido rápido, reinstalando los pernos y las
piezas metálicas, retirados en el paso 23, y ajústelos
en forma segura.
A
B
