Hoja de instrucciones
2
6. Instale el resorte en el conjunto de escuadra. Ver
Figura 7.
7. Retire la manija de la válvula existente retirando los
dos pasadores y los pasadores de chaveta que la
sujetan a la válvula hidráulica.
8. Reemplácela con la nueva manija del kit y reinstale
los pasadores y los pasadores de chaveta originales
para asegurarlos.
9. Retire la perilla del montaje de escuadra para permitir
la instalación de la escuadra de deslizamiento.
10. Vuelva a instalar la perilla de la palanca una vez
que la escuadra de deslizamiento esté instalada
correctamente.
5. Coloque un perno de cabeza hexagonal y tuerca
con cubierta de nylon de 1/4 x 3/4 pulg.(6 mm x 19
mm) a través del orificio en el extremo de la placa de
deslizamiento como se ilustra en la Figura 6.

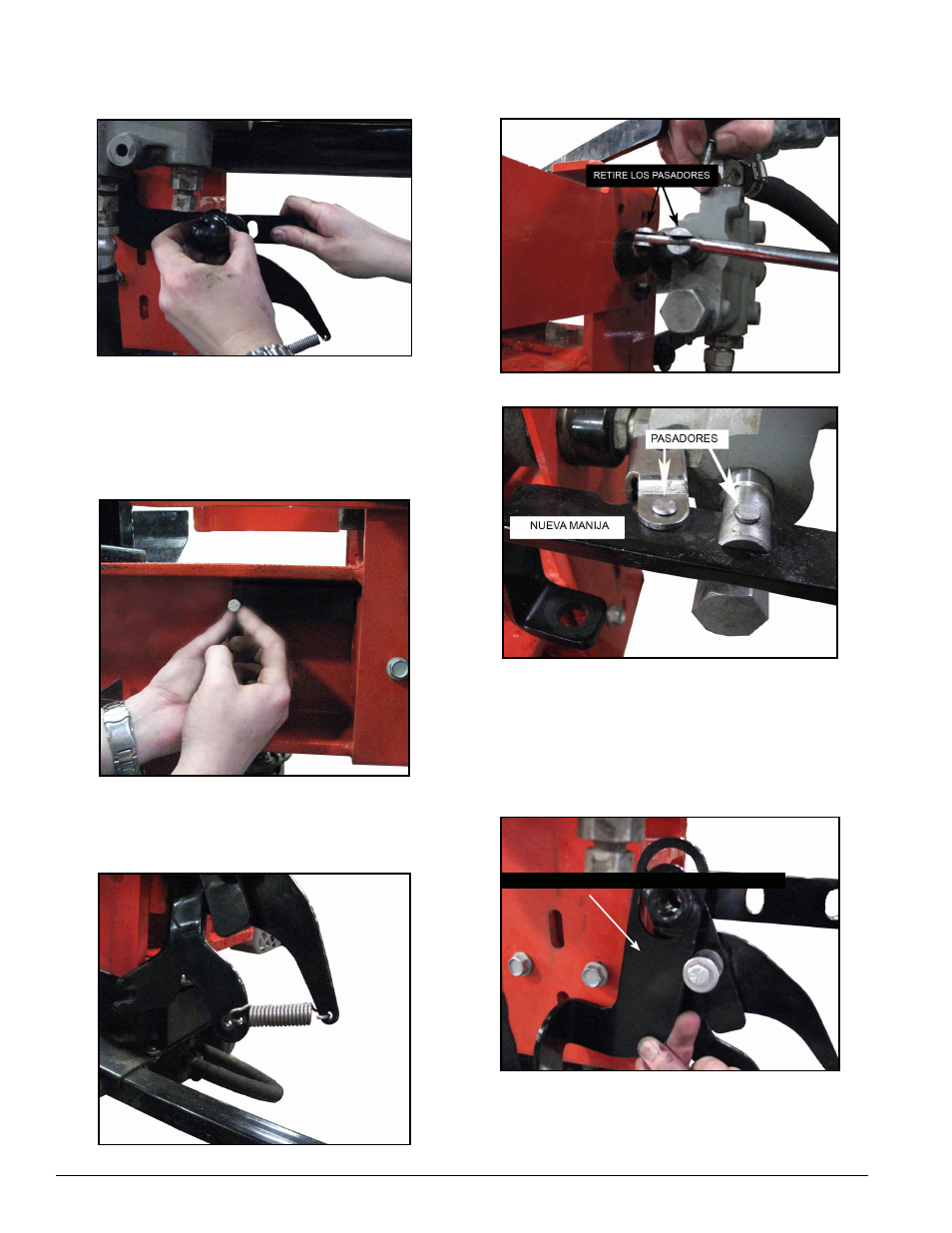

Figura 6. Ubicación del perno de la placa de deslizamiento
Figura 7. Resorte bien instalado.
Figura 8. Pasadores que se deben quitar de la manija existente.
Figura 9. Pasadores que se deben instalar en la nueva manija
Figura 10. Instale la escuadra de deslizamiento sin la perilla.
ESCUADRA DE DESLIZAMIENTO
4. Continúe manteniendo la perilla afuera y empuje
la placa de deslizamiento a través del conjunto de
montaje de canal y escuadra,
Figura 5. Empuje la placa de deslizamiento
a través del montaje del canal.
