20. Retire el tope del alambre del cable del regulador
aflojando el perno.
21. Fije el tope del cable a la lámina inferior de la palanca
con un tornillo provisto con el cable del regulador, una
arandela nº 8 y un tornillo de 3/16 pulg.(5 mm). Ajuste
con una llave de cabeza Allen (la parte inferior de la
palanca debe estar en posición vertical)
17. Afloje la tuerca de fricción (Figura 15) de la palanca
del regulador de manera que la palanca del
regulador se mueva libremente y con muy poca
resistencia. No realizar esta operación impedirá
que el cable de regulador mueva la palanca del
regulador correctamente o con el rango completo de
movimiento
18. Asegúrese de que el regulador esté en la posición de
velocidad mínima.
19. Encamine el cable del regulador a través de la
abrazadera recubierta e instale la abrazadera en la
porción inferior derecha del bastidor con un perno de
1/4 x 3/4 pulg.(6 mm x 19 mm), arandela y tuerca.

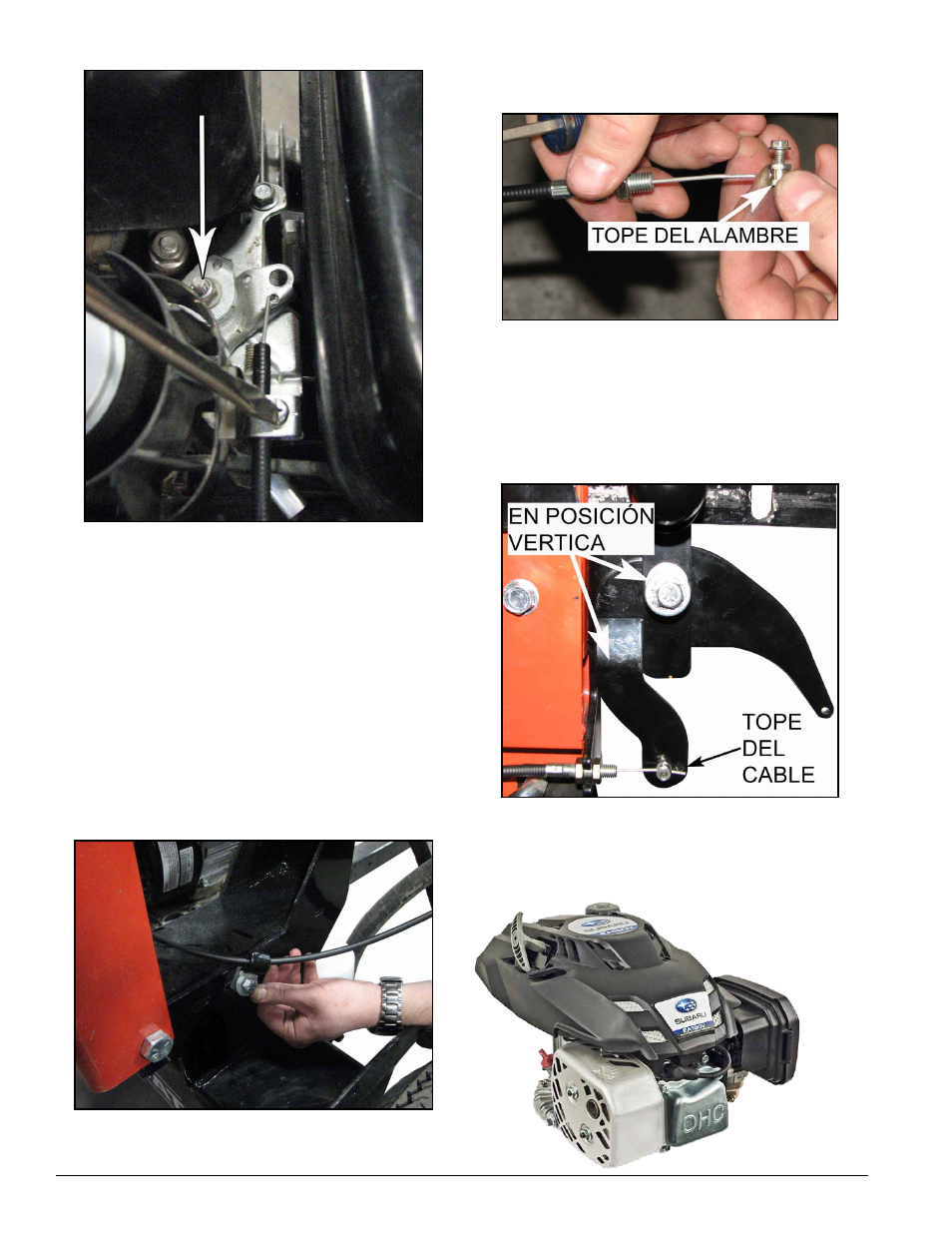

Figura 15. Tuerca de fricción del brazo del regulador
Figura 16. Abrazadera recubierta para
encaminar el cable del regulador
Figura 17. Abrazadera recubierta para encaminar el cable del regulador
Figura 18. Ubicación y posición de montaje del tope del cable
* Quick Split y del
acelerador hacia abajo kits
no son compatibles con
Subaru EA190V Engine.
