Hoja de instrucciones
Instrucciones
NP 77188-00
Rev.120112
TEMA: PARTIDOR DE TRONCOS
KIT DE LA CUNA Nº 77189-00
SE ADAPTA A LOS MODELOS:
LS21, LS22 & LS27
INSTALACIÓN:
Consulte la lista de partes en el dorso.

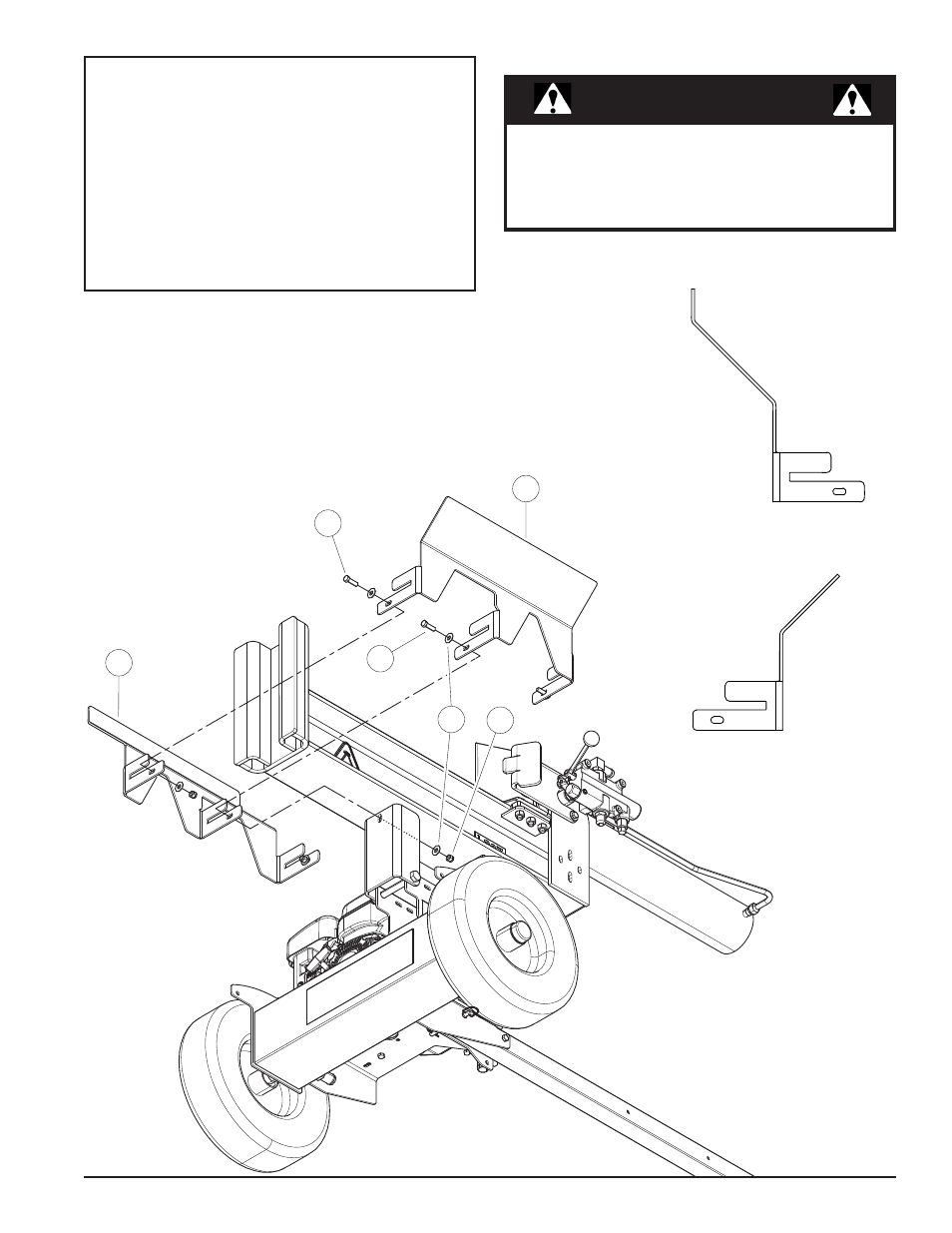

1. Deslice la cuna 77187-12 en su posición sobre el larguero usando las ranuras
en las bridas de montaje de la cuna.
2. Deslice la cuna 77214-12 en su posición sobre el larguero usando las ranuras
en las bridas de montaje de la cuna.
3. Asegure las cunas al bastidor de la máquina y entre sí en las posiciones de las
bridas de la cuna con los pernos de 3/8" (10 mm), arandelas y tuercas provistos
y apriételos de modo seguro.
Antes de inspeccionar o realizar tareas de servicio en
cualquier parte de esta máquina, apague la fuente de
alimentación, desconecte los cables de la batería y
asegúrese de que todas las partes móviles se hayan
detenido por completo.
ADVERTENCIA
Artículo 4; Cuna 77187-12
Instalada en el lado del motor
de la máquina
Artículo 5; Cuna 77214-12
Instalada en el lado del operador
de la máquina
2
4
5
2
1 3
