Hoja de instrucciones
Instrucciones
TEMA: KIT PARA GUARDABARROS Y
LUCES TRASERAS N.° 77510-00
SE ADAPTA A LOS MODELOS: LS21 &
LS27
Antes de inspeccionar o realizar tareas de servicio en
cualquier parte de esta máquina, apague la fuente de
alimentación, retire la llave de encendido, desconecte los
cables de la batería y asegúrese de que todas las partes
móviles se hayan detenido por completo.
ADVERTENCIA

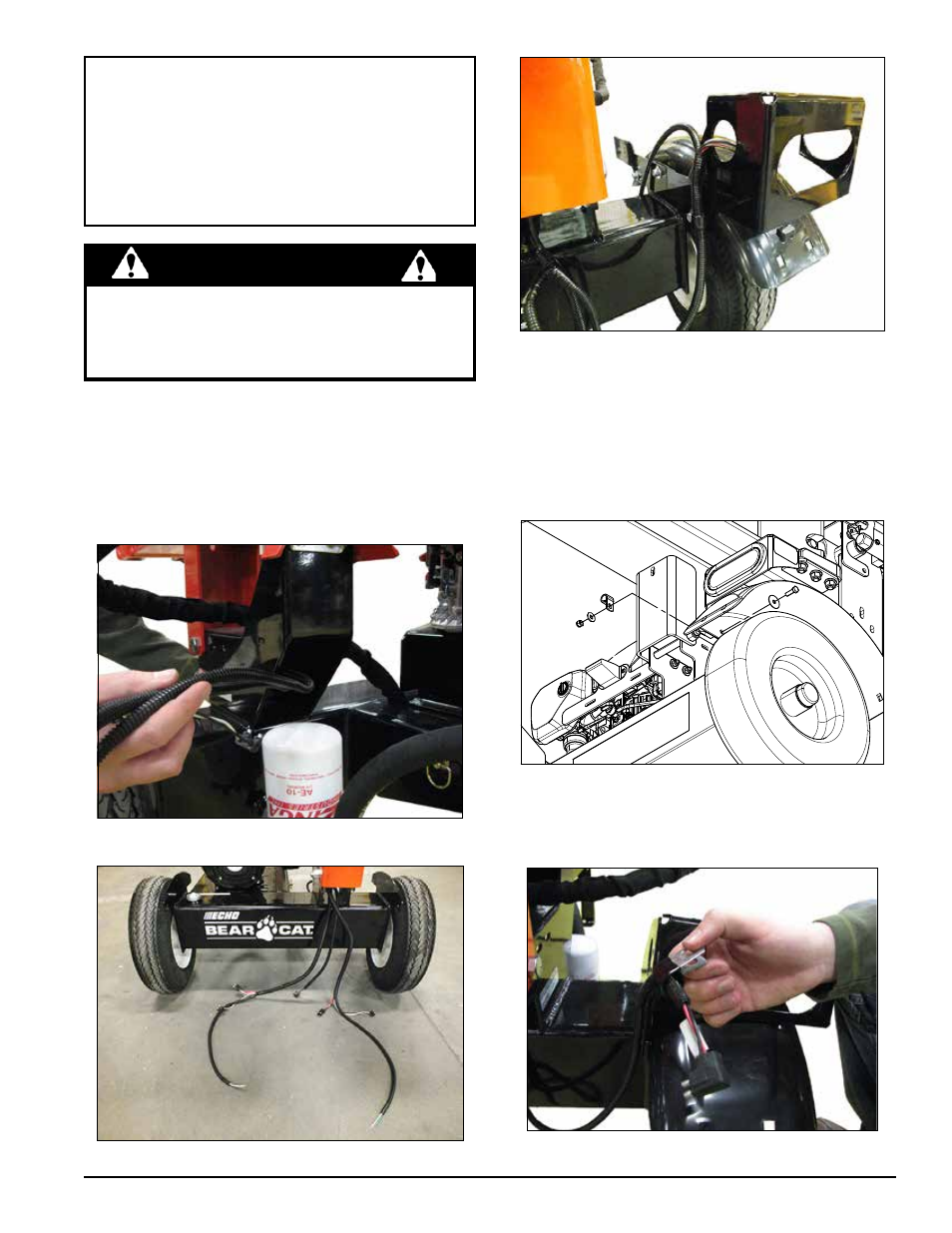

Figura 1
Figura 2
Figura 4
Figura 5
Figura 3
NP 77199-00
Rev. 040113
INSTALACIÓN DE GUARDABARROS Y LUCES
1. Encamine el extremo del conector del arnés de la luz
trasera hasta la parte posterior de la máquina pasándolo a
través del bastidor en el lugar que se ilustra en la Figura 1.
2. Fije los guardabarros y el soporte de las luces a la máquina
con tres pernos hexagonales de 5/16 pulg. x 1 pulg.
(8 mm x 25 mm), tres arandelas de 5/16 pulg. (8 mm) para
el guardabarros en la parte interna del guardabarros, tres
arandelas planas de 5/16 pulg. (8 mm) y tuercas con cubierta
de nylon en la parte externa del guardabarros. Ver detalles
en la Figura 4. También serán necesarias abrazaderas
revestidas en las posiciones de orificios traseros de cada
guardabarros con el fin de encaminar el arnés de cableado.
3. Es importante encaminar el arnés a través de las
abrazaderas antes de asegurarlas en su lugar en las
posiciones de los orificios traseros.
NUNCA supere las 45 mph cuando remolque este
partidor de troncos
