Hoja de instrucciones

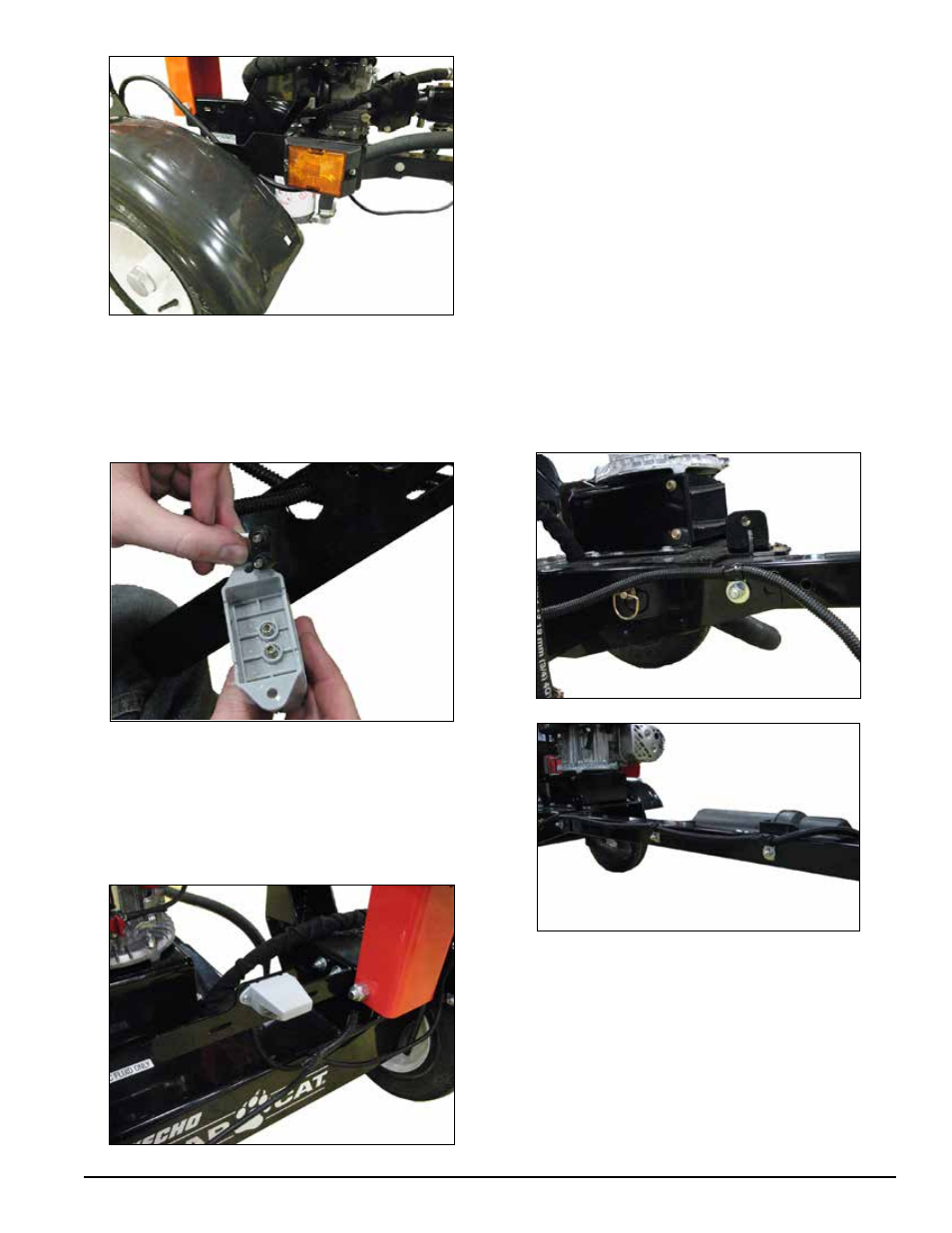

Figura 12
Figura 15
Figura 13
Figura 16
Figura 14
ENGANCHE Y PRUEBA
1. Enganche el arnés de la luz de remolque al vehículo de
remolque.
2. Verifique que las luces traseras del partidor de troncos
funcionen correctamente.
3. Las leyes aplicables a remolques pueden variar en diferentes
estados. Se recomienda contactar al departamento local de
vehículos motorizados para informarse de las regulaciones
especiales relativas a los remolques y conocer las leyes de
cualquier estado por el que viaje.
10. Ahora localice el soporte de montaje de la chapa de licencia.
Encamine el extremo del conector del arnés restante a
través del orificio en el soporte y fíjelo a la luz de la chapa
de licencia. Los cables del arnés, una vez conectados, se
deben orientar para que vayan hacia abajo desde la parte
posterior de la luz.
11. Ahora conecte la luz de la chapa de la licencia al soporte
con dos tornillos n.° 10-24 x 3/4 pulg (19 mm) y tuercas con
cubierta de nylon.
12. Fije a la máquina el conjunto terminado de luz y soporte en
el lugar detallado en la Figura 14 con dos pernos con cabeza
de hongo de 5/16 x 1 pulg. (8 mm x 25 mm), arandelas y
tuercas con cubierta de nylon.
13. Para completar el encaminamiento del arnés de cableado
hacia la parte delantera de la máquina, será necesario
montar tres abrazaderas revestidas adicionales a lo largo
de la barra de enganche.
14. Antes del montaje, localice las tres abrazaderas restantes
en el kit y encamine el arnés a través de las abrazaderas.
15. En primer lugar, será necesario retirar el perno de 3/8 pulg.
x 3 pulg. (10 mm x 76 mm) en el lugar de giro de la barra de
enganche mostrado en la Fig.15. Para esto, es necesario
colocar el cilindro hidráulico en posición vertical. Esto le
quitará peso a la barra de enganche y permitirá que se
retire el perno. Se lo reemplaza con un perno de 3/8 x 3-1/4
pulg. (10 mm x 83 mm) y la abrazadera revestida añadida
con el arnés encaminado a través de ella. Asegúrelo en su
posición original con arandelas nuevas de 3/8 pulg. (10 mm)
y tuercas con cubierta de nylon del kit.
16. Coloque dos pernos de 5/16 x 3 pulg. (8 mm x 76 mm) y
arandelas a través de los orificios del bolsillo del manual y
asegúrelos a la barra de enganche agregando a lo último
dos abrazaderas revestidas (con el arnés encaminado a
través de ellas), arandelas y tuercas con cubierta de nylon
de 5/16 (8 mm). Ver el ejemplo completo en la Figura 16.
