Hoja de instrucciones
Instrucciones
NP 77642-00
Rev.021813
TEMA: KITS DE SOPORTE DEL CILIN-
DRO, N.° de parte 77640-00 y 77641-00
SE ADAPTA A LOS MODELOS: LS21
(77640-00) y LS27 (77641-00) N.° de serie
C01077 - C09999
Antes de inspeccionar o realizar tareas de servicio en
cualquier parte de esta máquina, apague la fuente de
alimentación, retire la llave de encendido, desconecte los
cables de la batería y asegúrese de que todas las partes
móviles se hayan detenido por completo.
Si se ha instalado previamente un kit de partido rápido, será
necesario retirarlo de la placa montada en el canal y montarlo
directamente sobre la placa de soporte del nuevo cilindro en
los lugares con dos agujeros detallados en la Fig.2
ADVERTENCIA
NOTA
Este kit se utiliza para instalar un soporte de cilindro en un
partidor de troncos. Se recomienda el uso del soporte del cilindro
en zonas donde el partidor de troncos se usará para arrendar o
se remolcará sobre terrenos desparejos. El soporte estabiliza el
cilindro durante el remolque y contribuye a prolongar su vida útil.

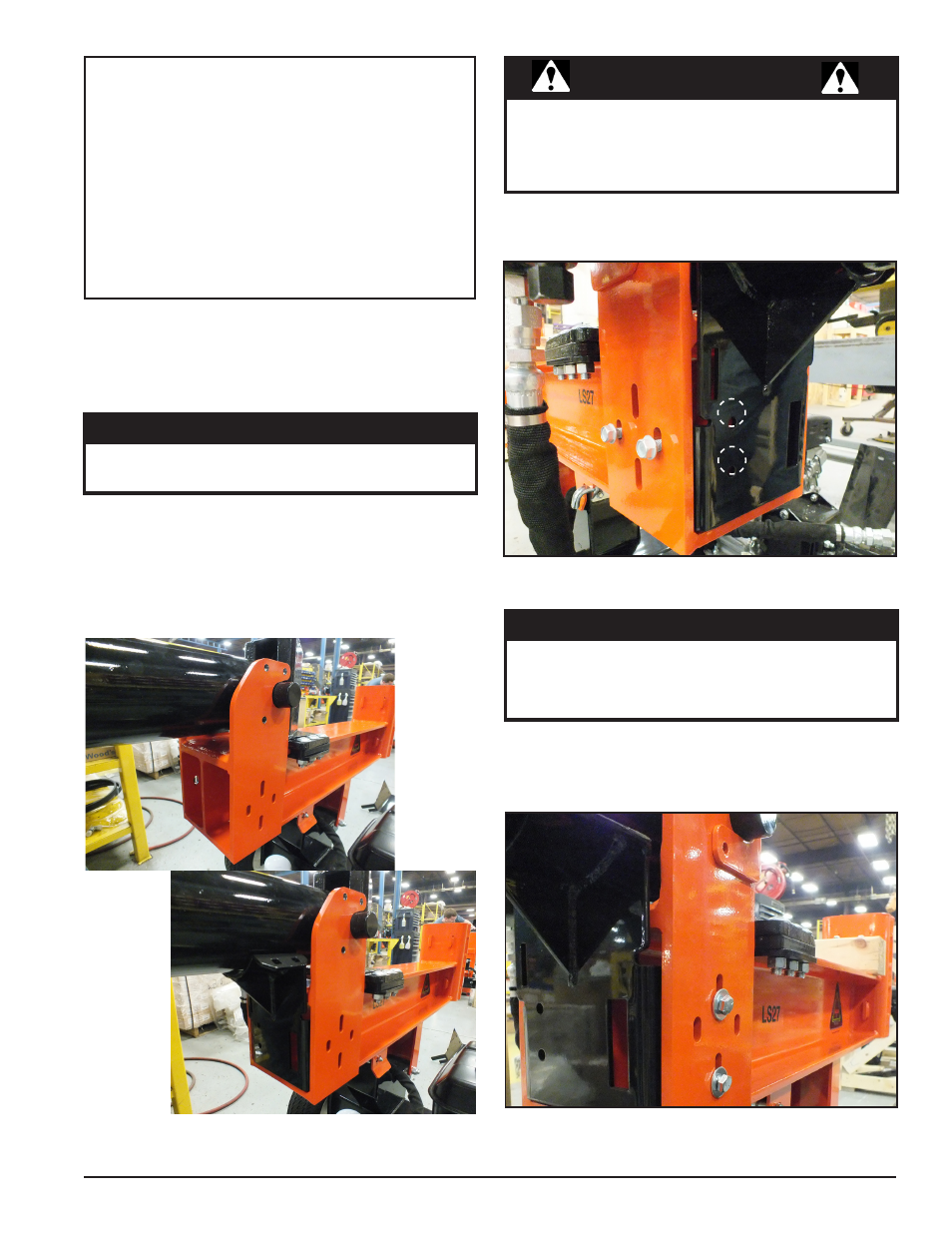

Fig.1. Placa de soporte del cilindro en posición sobre el
partidor de troncos
Fig. 2. Dos tornillos autorroscantes de 3/8 pulg (10 mm) del
lado del operador
Fig. 3 . Dos pernos de 3/8 pulg. x 1-1/2 pulg. (10 mm x 38 mm),
cuatro arandelas y dos tuercas con cubierta de nylon del lado
del motor.
INSTALACIÓN:
Consulte la lista de partes en el dorso.
1. Inserte la nueva placa de soporte en su lugar en el extremo
del larguero debajo del cilindro, como se ilustra en la Figura 1.
2. Asegure la placa sobre el lado del operador con dos tornillos
autorroscantes de 3/8 pulg (10 mm).
3. Sujete la placa del lado del motor con dos pernos de
3/8 pulg. x 1-1/2 pulg. (10 mm x 38 mm), cuatro arandelas
y dos tuercas con cubierta de nylon.
IMPORTANTE
Las velocidades de remolque NO deben superar las
45 mph (72 kph).
