Echo Bear Cat 75896-00 - Manual

Instrucciones
N/P 36323-00
Rev. 120112
TEMA: KITS DE PARTIDO RÁPIDO
(N/P 75896-00) Y REDUCCIÓN
DE REGULACIÓN (N/P 75899-00)
SE ADAPTA A TODOS LOS MODELOS:
*DE PARTIDORES DE TRONCOS*
Antes de inspeccionar o realizar tareas de servicio
en cualquier parte de esta máquina, apague la fuente
de potencia, retire la llave de encendido, desconecte
los cables de la batería y asegúrese de que todas las
partes móviles se hayan detenido por completo.
ADVERTENCIA
1. Instale el conjunto de montaje de canal y escuadra en
el lado derecho del partidor de troncos en el canal con
dos pernos de cabeza hexagonal autorroscantes de
3/8 x 3/4 pulg.(10 mm x 19 mm). IMPORTANTE: Si
el partidor de troncos no tiene orificios para pernos de
cabeza hexagonal ya perforados, vea el Anexo 1 en la
página 8 para instrucciones sobre el taladrado.
2. No ajuste los pernos por completo en este momento.
Permita que haya suficiente movimiento para ayudarlo
a completar el montaje.
3. Tire hacia afuera de la perilla del conjunto de montaje
de escuadra para instalar la placa de deslizamiento
en el montaje del canal como se ilustra en las Figuras
3 y 4.
INSTALACIÓN
NOTA
Si el kit de reducción de regulación está instalado en
el modelo LS21160, en primer lugar, deberá instalar
un nuevo conjunto de control. Póngase en contacto
con el concesionario local de Honda para solicitar la
parte nº 16500-ZL8-800.

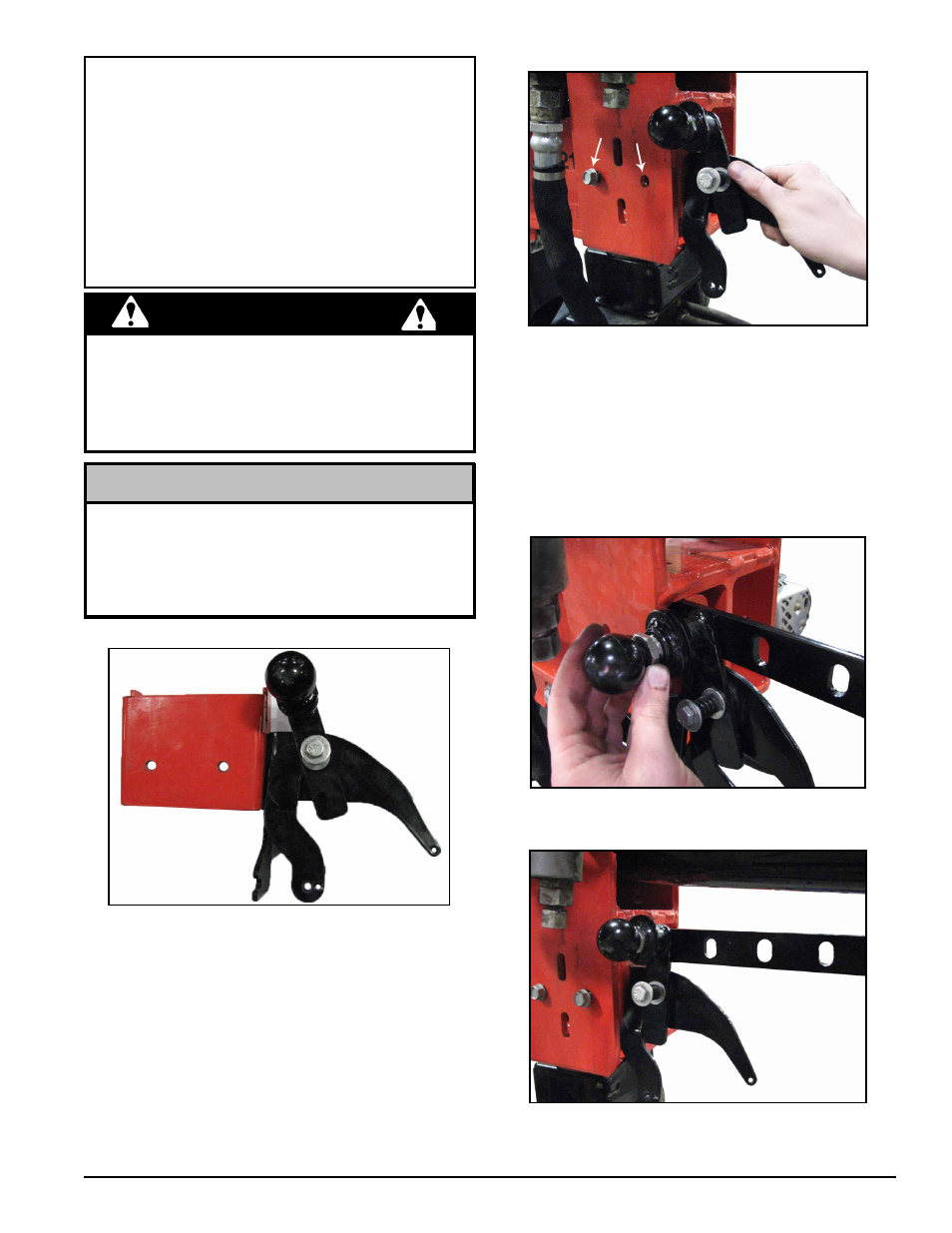

Figura 1. Conjunto de montaje de canal y escuadra
Figura 2. Conjunto de montaje de canal y escuadra
Figura 3. Tire de la perilla hacia afuera para
instalar la placa de deslizamiento
Figura 4. Placa de deslizamiento instalada
*El kit de reducción de regulación nº 75899-00 no está diseñado para ser usado en los modelos
de partidores de troncos LS21 y LS21E. Ver detalles en la página 4.
