Hoja de instrucciones 3

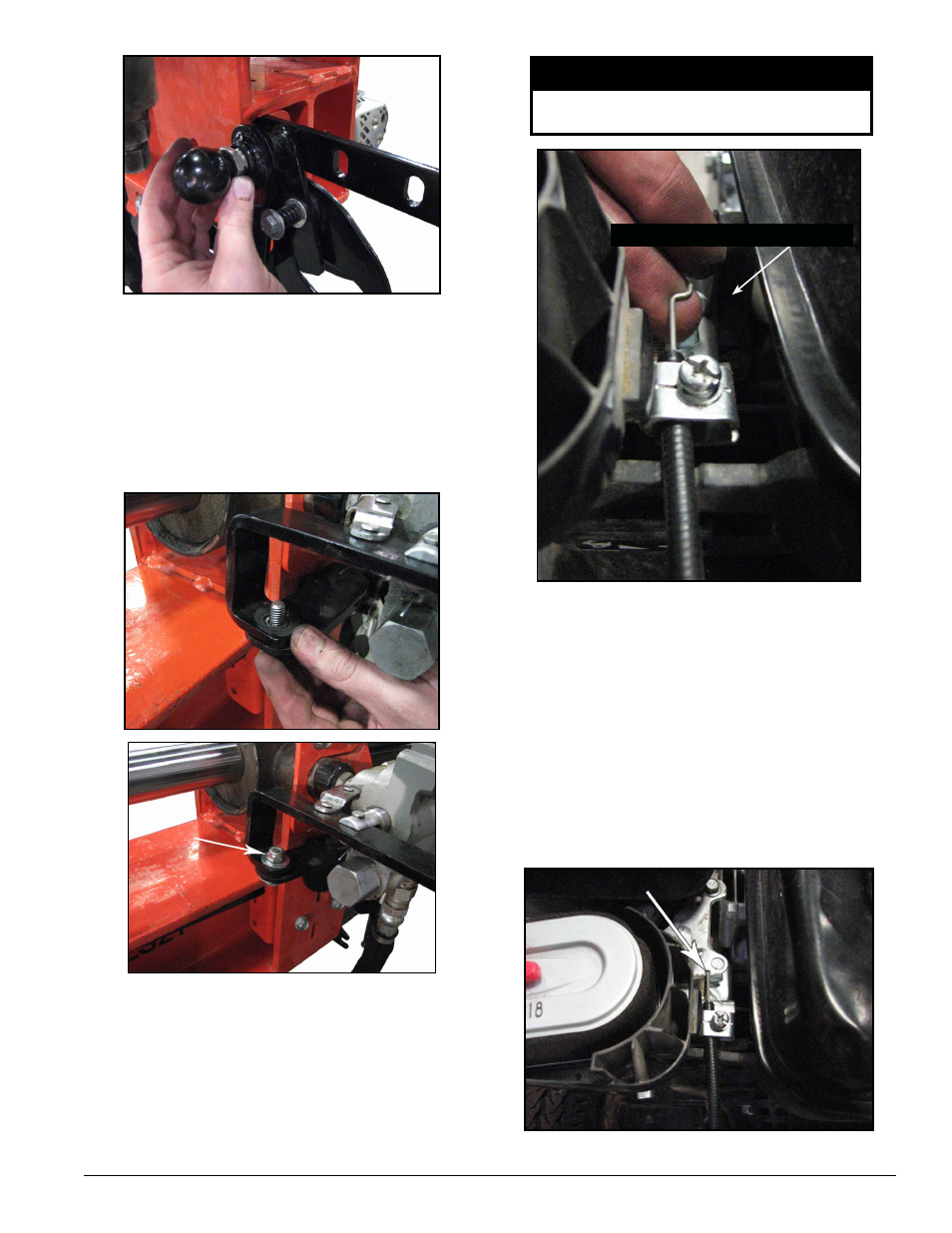

Figura 11. Vuelva a instalar la perilla de la palanca
Figuras 12 & 12a. Conexión de la escuadra de
deslizamiento y la nueva manija
Figura 13. Cable del regulador instalado en la abrazadera del cable
Figura 14. Extremo en forma de «Z» del cable
insertado en el brazo del regulador
11. Gire el extremo de la escuadra de deslizamiento
recién instalada hacia arriba y alinéela con el extremo
de la nueva manija. Fíjelos con un perno de cabeza
hexagonal de 5/16 x 1 pulg.(8 mm x 25 mm), dos
arandelas y una tuerca con cubierta de nylon. Ajuste
la tuerca y el perno hasta el punto que aún permita
que la manija y la escuadra de deslizamiento operen
adecuadamente.
12. En este momento, verifique que todas las partes del
montaje estén alineadas y operen correctamente,
y apriete por completo los pernos hexagonales
autorroscantes de 3/8 x 3/4 pulg.(10 mm x 19 mm)
instalados en el Paso 1.
13. Retire la parte superior del conjunto del purificador de
aire y permita un mejor acceso para fijar el extremo
del cable del regulador.
ABRAZADERA DEL CABLE
14. Afloje la abrazadera del cable situada junto a la
palanca de control del regulador. Coloque el extremo
del cable de control del regulador a través de la
abrazadera del cable.
15. Asegúrese de que varios milímetros del aislamiento
del cable estén visibles y apriete el tornillo bien. No lo
ajuste por completo.
16. Inserte el extremo en forma de «Z» del cable del
regulador en el orificio de diámetro pequeño de la
palanca del regulador como se muestra en la Figura
13
Los Pasos 13 a 22 no son aplicables a los
modelos de partidor de troncos LS21 y LS21E.
NOTA
