KIT DEL SOPORTE DEL CILINDRO LS21, N/P 77640-00
ARTÍ-
CULO
PIEZA
N º
DESCRIPCIÓN CANT.
1 15007 PERNO, HEX. 3/8 X 1-1/2 PULG., GR 5, ZP 2
2 15031 ARANDELA, 3/8 PULG., PLANA ZP (67PCS/LB) 4
3 15076 TORNILLO, 3/8-16*1"GRANDE THD CUTT ZP 2
4 15378
PERNO, HONGO. 3/8 X 1-1/4 PULG., GR 5,
NC, ZP
4
5 15388 TUERCA, 3/8 NE CUB. NYLON, ZP 2
6 15905-00 TUERCA, DE 3/8 -16 PULG, CON REBORDE
DE NYLON
4
7 77629-12 ABRAZADERA, SOPORTE CILINDRO
SUPERIOR
1
8 77634-12 PIEZA SOLDADA, SOPORTE CILINDRO LS21 1
KIT DEL SOPORTE DEL CILINDRO LS27, N/P 77641-00
ARTÍ-
CULO
PIEZA
N º
DESCRIPCIÓN CANT.
1 15007 PERNO, HEX. 3/8 X 1-1/2 PULG., GR 5, ZP 2
2 15031
ARANDELA, 3/8 PULG., PLANA ZP
(67PCS/v)
4
3 15076 TORNILLO, 3/8-16*1"GRANDE THD CUTT ZP 2
4 15378
PERNO, HONGO. 3/8 X 1-1/4 PULG., GR 5,
NC, ZP
4
5 15388 TUERCA, 3/8 NE CUB. NYLON, ZP 2
6 15905-00 TUERCA, DE 3/8 -16 PULG, CON
REBORDE DE NYLON
4
7 77633-12 ABRAZADERA, SOPORTE CILINDRO 1
8 77638-12 PIEZA SOLDADA, SOPORTE CILINDRO LS27 1
ECHO BEAR CAT
www.bearcatproducts.com
237 NW 12th Street, West Fargo, ND 58078-0849
Teléfono: 701.282.5520 • Llamada gratuita: 800.247.7335 • Fax: 701.282.9522
Correo electrónico: [email protected] • [email protected]
REDUCIR
REUSAR
RECICLAR

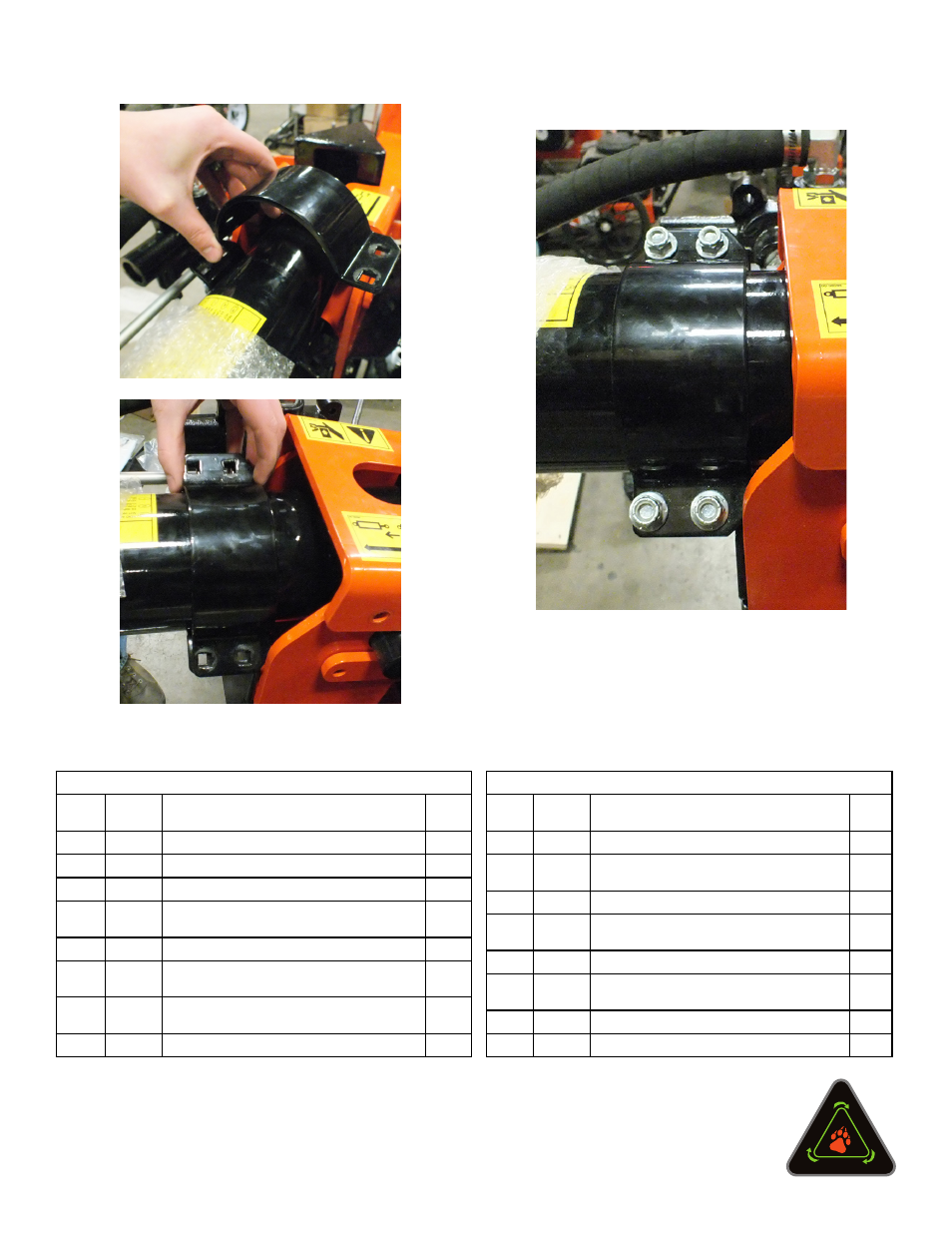

4. Coloque la abrazadera superior en su lugar sobre el
cilindro.
5. Asegure la abrazadera superior con los cuatro pernos con
cabeza de hongo de 3/8 pulg. x 1-1/4 pulg. (10 mm x 32 mm),
y tuercas con reborde de nylon.
Fig. 5. Abrazadera superior asegurada con pernos con cabeza
de hongo de 3/8 pulg. (10 mm) y tuercas con reborde de nylon.
Fig. 4. Abrazadera superior en forma de "C"
va sobre el soporte del cilindro
